Rozdzielnica z metalowym pierścieniem izolowanym, izolowanym

Producent i dostawca rozdzielnic z solidną izolacją z metalowym pierścieniem przemiennym w Chinach, jako fabryka, możemy wytwarzać niestandardowe produkty z certyfikatem CE dla hurtowników. Skontaktuj się z nami, aby otrzymać wycenę. Rozdzielnica z metalową izolacją pierścieniową z izolacją stałą jest w pełni izolowaną, w pełni uszczelnioną i bezobsługową rozdzielnicą próżniową z solidną izolacją. Wszystkie części pod wysokim napięciem są odlane z żywicy epoksydowej o doskonałych właściwościach izolacyjnych, organicznie łącząc komorę gaszenia łuku próżniowego, główny obwód elektryczny, wspornik izolacji itp. w jedną całość, a jednostki funkcjonalne są połączone za pomocą w pełni izolowanej, solidnej szyny zbiorczej. Dzięki temu cała rozdzielnica nie jest narażona na działanie środowiska zewnętrznego, zapewniając niezawodność pracy urządzeń i bezpieczeństwo operatorów.

Rozdzielnica sieciowa prądu przemiennego z solidną izolacją NSGTG z metalowym pierścieniem charakteryzuje się prostą konstrukcją, elastyczną obsługą, niezawodnym blokowaniem i łatwą instalacją. Nadaje się do systemów zasilania 50 Hz, 12 KV i jest szeroko stosowany w przemysłowych i cywilnych sieciach kablowych oraz projektach terminali sieci dystrybucyjnych. Jako środek odbioru i dystrybucji energii elektrycznej, szczególnie nadaje się do stosowania w miejskich obszarach mieszkalnych, małych podstacjach, rozdzielniach, odgałęzieniach kablowych, podstacjach skrzynkowych, przedsiębiorstwach przemysłowych i górniczych, centrach handlowych, lotniskach, metrze, elektrowniach wiatrowych, szpitalach, stadionach sportowych, kolejach, tunelach i innych miejscach.

Rozdzielnica z metalowym pierścieniem izolacyjnym z solidną izolacją ma zalety pełnej izolacji, pełnego uszczelnienia i pełnego ekranowania, dzięki czemu szczególnie nadaje się do stosowania w trudnych warunkach, takich jak duże wysokości, wysoka temperatura, wilgotny upał, silne zimno i poważne zanieczyszczenie.

Kategoria produktu:

W zależności od typu przełącznika, rozdzielnica z metalowym pierścieniem prądu przemiennego w izolacji stałej jest podzielona na rozłącznik obciążenia z zespołem uziemiającym (określany jako moduł C), rozłącznik obciążenia bez zespołu uziemienia (określany jako moduł CB), wyłącznik z zespołem uziemienia (określany jako moduł V), wyłącznik bez zespołu uziemienia (określany jako moduł VB), przełącznik połączeń międzywyłącznikowych (określany jako moduł VZ), zestaw przełączników obciążenia + bezpiecznik (określany jako moduł F) oraz zespół wyłącznika izolacyjnego (określany jako moduł G).

Środowisko użytkowania

Temperatura otoczenia: - 45°C~+45°C;
Wilgotność względna: maksymalna średnia wilgotność względna, średnia dzienna ≤ 95%, średnia miesięczna ≤ 90%;
Wysokość: ≤ 4000 metrów;
Odporność sejsmiczna: poziom 8;
Stopień ochrony: IP67 dla uszczelnienia korpusu pod napięciem, IP67 dla beczki bezpiecznikowej, IP4X dla obudowy rozdzielnicy;

Standardy wykonania:

IEC62271-1-2007      „Rozdzielnice i sterownice wysokiego napięcia, część pierwsza: Specyfikacje ogólne”;

IEC62071-2003         „Rozdzielnice i sprzęt sterujący w metalowej obudowie 1–52 kV prądu przemiennego”;

GB3906-2006           „Rozdzielnice i sprzęt sterujący w metalowej obudowie 3,6–40,5 kV AC”

GB/T11022-1999      „Wspólne warunki techniczne dotyczące norm dotyczących rozdzielnic i urządzeń sterujących wysokiego napięcia”;

GB1984-2003           „Wysokonapięciowe wyłączniki automatyczne prądu przemiennego”;

GB1985-2004           „Rozłączniki izolacyjne i uziemniki wysokiego napięcia prądu przemiennego”;

GB3804-2004           „Wysokonapięciowe przełączniki obciążenia prądu przemiennego 3,6 kV ~ 40,5 kV”;

DL/T404-2007          „Rozdzielnice i urządzenia sterujące w metalowej obudowie 3,6 kV ~ 40,5 kV”

DL/T5932006           „Wspólne warunki techniczne dotyczące norm dotyczących rozdzielnic i urządzeń sterujących wysokiego napięcia”;

O/GDW730-2012      „Warunki techniczne dla jednostki głównej z pierścieniem o stałej izolacji 12 V”.

Parametr techniczny:

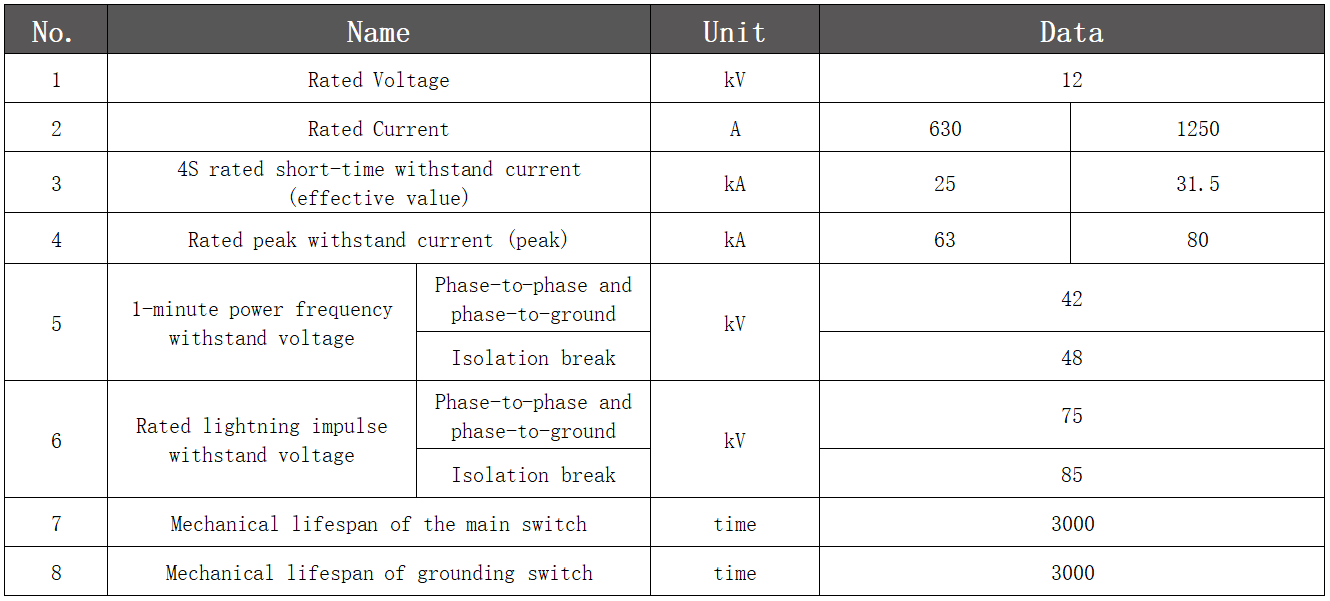

Parametry techniczne rozdzielnicy

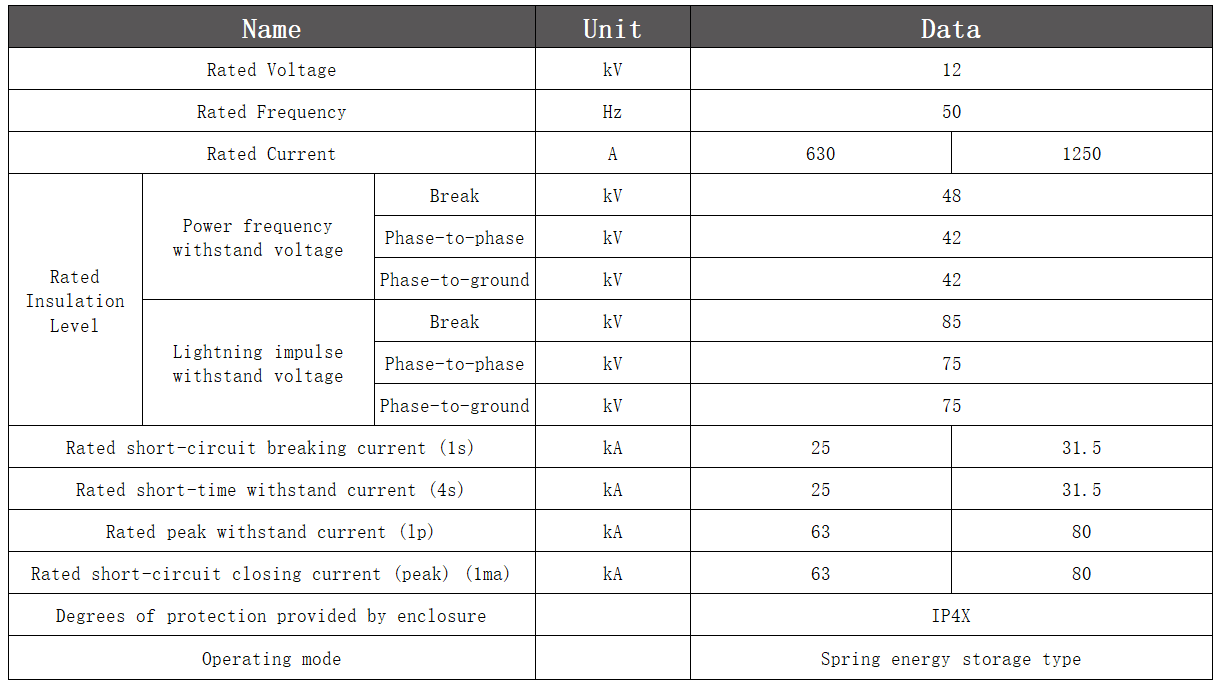

Parametry techniczne uziemnika izolacyjnego
