KYN28-12 Opancerzona, wyjmowana rozdzielnica w obudowie metalowej Ac

Rozdzielnica opancerzona, wyjmowana i wyjmowana w obudowie metalowej TOONICE KYN28-12 jest odpowiednia do trójfazowej sieci energetycznej prądu przemiennego 3,6–12 kV 50 Hz, używanej do odbioru i dystrybucji energii elektrycznej oraz do sterowania, monitorowania i ochrony obwodów. Może być stosowany w systemie z pojedynczą szyną zbiorczą, systemem z pojedynczą szyną zbiorczą lub systemem z podwójną szyną zbiorczą. Rozdzielnica jest zgodna z normami IEC298 „Rozdzielnice i urządzenia sterujące prądu przemiennego w osłonach metalowych o napięciach znamionowych powyżej 1 kV, 52 kV i poniżej”, IEC694 „Wspólne klauzule dotyczące przełączników i urządzeń sterujących wysokiego napięcia”, obowiązujące w moim kraju „Rozdzielnice w metalowej obudowie GB3906 3–35 kV AC” oraz DIA04 „Wnętrzne „Warunki zamawiania rozdzielnic wysokiego napięcia prądu przemiennego”, niemieckie DIN.VDE0670 „Rozdzielnica prądu przemiennego o napięciu znamionowym powyżej 1 kV” i inne standardy. Posiada kompletną i niezawodną funkcję zapobiegania błędom.

Funkcja:

Rozdzielnica opancerzona wyjmowana w obudowie metalowej KYN28-12 (zwana dalej rozdzielnicą) to produkt nowego typu niezależnie zaprojektowany i opracowany przez naszą firmę w oparciu o wykorzystanie zaawansowanych krajowych technologii produkcyjnych. Może zastąpić różne stare rozdzielnice w obudowie metalowej, takie jak produkty serii KYN1 - 12, JYN2 - 12. Ten produkt ma następujące wyraźne zalety:

Obudowa produktu jest całkowicie zmontowana za pomocą śrub, co charakteryzuje się dużą wytrzymałością mechaniczną i skutecznie zapewnia integralność i estetykę produktu. Drzwi szafki pokryte są natryskiem z tworzywa sztucznego, który ma dużą odporność na uderzenia i korozję. Obudowa produktu posiada stopień ochrony IP4X. (Można go zmienić na płytę żelazną zgodnie z wymaganiami klienta.)

Przełącznik tego produktu może być wyposażony w wyłącznik próżniowy typu VD4 produkowany przez firmę ABB, stały wyłącznik obciążenia serii C3, a także może być skonfigurowany z różnymi krajowymi wyłącznikami próżniowymi serii (takimi jak VS1, VH1, VK, ZN28) w celu zastąpienia podobnych produktów zagranicznych.

Niezależnie od tego, który wyłącznik zostanie wybrany, można zagwarantować, że odległość izolacji powietrznej jego przewodów będzie większa niż 125 mm, a izolacja kompozytowa będzie większa niż 60 mm. Wszystkie te wyłączniki automatyczne mają wyjątkowe zalety, takie jak długa żywotność, niskie wymagania konserwacyjne i małe rozmiary.

Środowisko użytkowania

1. Temperatura otoczenia: górna granica +40°C, dolna granica -10°C.

2. Wilgotność względna: średnia dobowa nie większa niż 95%, średnia miesięczna nie większa niż 90%.

3. Wysokość: nie większa niż 1000 m.

4. Odporność na trzęsienia ziemi: nie przekraczająca 8 magnitudo.

5. Miejsca wolne od ognia, zagrożenia wybuchem, poważnych zanieczyszczeń, korozji chemicznej i gwałtownych wibracji.

Cechy konstrukcyjne rozdzielnicy

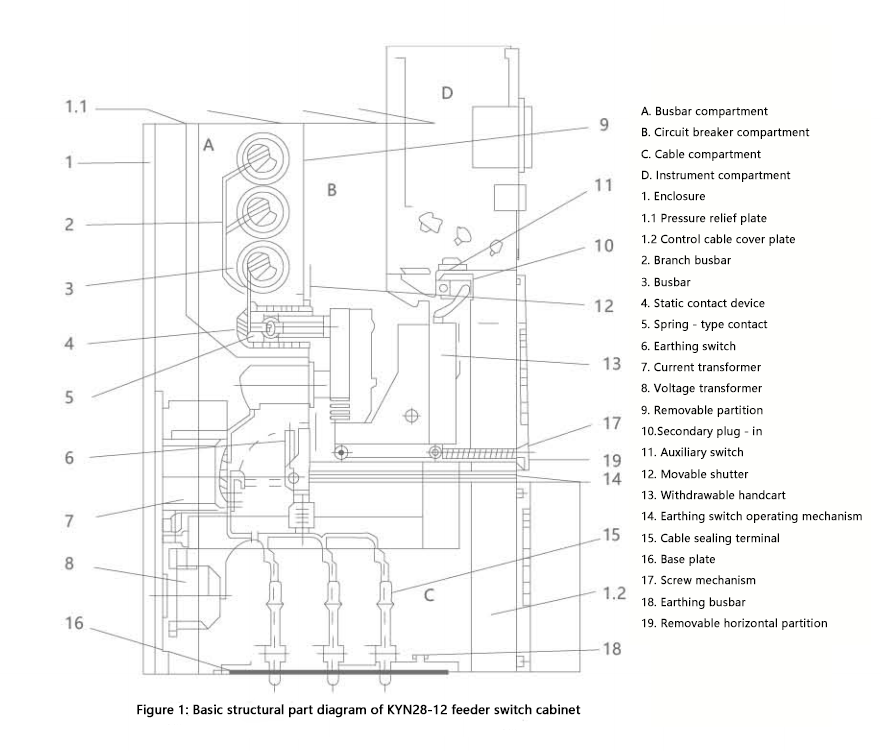

Rozdzielnica opancerzona, wyjmowana i wyjmowana w metalowej obudowie KYN28-12 została zaprojektowana zgodnie z rozdzielnicą w obudowie metalowej pancernej z GB3906 - 91. Jak pokazano na rysunku 1, rozdzielnica składa się z dwóch głównych części: nieruchomego korpusu szafy i wyjmowanego elementu (powszechnie znanego jako wózek ręczny). Obudowa korpusu szafy oraz przegrody poszczególnych jednostek funkcjonalnych są połączone śrubami. Stopień ochrony obudowy rozdzielnicy wynosi IP4X, a przy otwartych drzwiach pomieszczenia wyłącznika stopień ochrony wynosi IP2X. Rozdzielnica może być wyposażona w wózek ręczny wyłącznika próżniowego lub rozłącznik obciążenia typu stacjonarnego. Posiada schematy funkcjonalne, takie jak napowietrzne linie wejściowe (wychodzące) i kablowe linie wychodzące. Rozdzielnicę można montować w układzie dwuszafowym, czyli tyłem do siebie lub tyłem do siebie w układzie dwurzędowym.

Opancerzona, wyjmowana rozdzielnica AC w ​​metalowej obudowie KYN28-12 łączy w sobie zaawansowane funkcje z wszechstronnymi zastosowaniami, co czyni ją cennym rozwiązaniem dla szerokiego zakresu potrzeb w zakresie dystrybucji energii.
