Podstacja prefabrykacyjna typu amerykańskiego

Znani jako jeden z najbardziej konkurencyjnych producentów i dostawców podstacji prefabrykowanych typu amerykańskiego, posiadamy własną fabrykę i możemy zapewnić Państwu nie tylko najnowsze produkty zaprojektowane w modnym stylu, ale także cennik i ofertę cenową. Obudowa podstacji prefabrykacyjnej typu amerykańskiego składa się głównie z podstawy, paneli bocznych, paneli działowych, drzwi i pokrywy górnej. Wnętrze podzielone jest na trzy komory: wysokonapięciową, transformatorową i niskonapięciową.

Komora wysokiego napięcia ma niezawodną, ​​kompaktową konstrukcję z kompleksowymi funkcjami blokady zapobiegającej nieprawidłowemu działaniu, zapewniając wysoką niezawodność i łatwą konserwację. Może być wyposażony w wyłączniki obciążenia terminali, rozdzielnice sieci pętlowej i inne urządzenia przełączające wysokiego napięcia.

W komorze transformatora mieszczą się transformatory olejowe lub suche o mocy do 1600 Kvar i napięciu znamionowym 12/0,4 KV. Wyposażony w izolacyjne siatki ochronne, wspomaga wentylację naturalną lub wymuszoną. W razie potrzeby dostępne są opcjonalne automatyczne regulatory temperatury, monitorowanie temperatury w pomieszczeniu i urządzenia wentylacyjne, które automatycznie włączają się/wyłączają.

Komora niskiego napięcia obejmuje standardowe konfiguracje dystrybucji mocy, pomiaru i kompensacji mocy biernej. Można go dostosować do projektowania wtórnych obwodów sterujących i liczby linii wychodzących zgodnie z wymaganiami projektu.

Funkcje i zastosowania

W pełni izolowane, całkowicie zamknięte, bezobsługowe, niezawodnie zapewniające bezpieczeństwo ludzi;

Zwarta konstrukcja, objętość wynosi tylko 1/3 - 1/5 transformatora w stylu europejskim o tej samej pojemności i małej wysokości;

Może przyjąć konstrukcję typu split-box, aby uniknąć zanieczyszczenia oleju w zbiorniku oleju transformatorowego;

Po stronie wysokiego napięcia zastosowano podwójne bezpieczniki zapewniające pełną ochronę, co znacznie zmniejsza koszty;

Może być stosowany w sieci pętlowej lub terminalu, a głowicę kabla można awaryjnie podłączać i wyciągać przy prądzie obciążenia 200 A;

W obudowie zastosowano dwuwarstwową płytę kompozytową typu plaster miodu, która pełni funkcję izolacji i rozpraszania ciepła;

Strona niskiego napięcia wyposażona jest w elektroniczne zabezpieczenie przed utratą fazy. Gdy w systemie pojawi się nieprawidłowe napięcie, może ono szybko odłączyć główny wyłącznik zasilania;

Po stronie wysokiego napięcia olejowy – zanurzony przełącznik obciążenia lub przełącznik obciążenia SF6 można zmodernizować za pomocą silnika, kładąc podwaliny pod realizację automatyzacji sieci dystrybucyjnej;

Przyjmuje olejowe - zanurzone w oleju S9 lub lepsze - wydajne transformatory serii S11.

Podstacja prefabrykacyjna typu amerykańskiego Toonice (zintegrowane podstacje serii ZGS13) charakteryzuje się niewielkimi rozmiarami, łatwą instalacją i konserwacją, niskim poziomem hałasu, niskimi stratami, konstrukcją zabezpieczającą przed kradzieżą, pełną ochroną i dużą odpornością na przeciążenia. Nadają się do zastosowań w nowych obszarach mieszkalnych, pasach zieleni, parkach, stacjach, hotelach, placach budowy, lotniskach i innych podobnych lokalizacjach.

Środowisko użytkowania

1. Wysokość: nie większa niż 1000 m;

2. Temperatura otoczenia: -35 ℃ ~ + 40 ℃;

3. Wilgotność względna: średnia dobowa nie większa niż 95%, średnia miesięczna nie większa niż 90%;

4. Miejsce montażu: miejsce wolne od ognia, zagrożenia wybuchem, gazów chemicznie żrących, z dobrą wentylacją i nachyleniem terenu nie większym niż 3°;

Uwaga: W przypadku zamówienia tego produktu poza powyższymi warunkami prosimy o konsultację z naszą firmą.

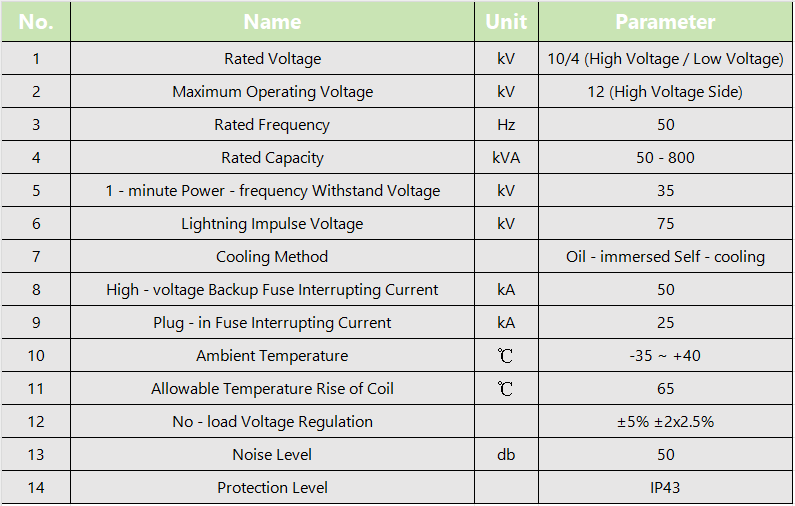

Parametr techniczny

Podstacja prefabrykacyjna typu amerykańskiego oferuje zaawansowane funkcje i wszechstronne zastosowania, co czyni ją cennym rozwiązaniem dla nowoczesnych potrzeb w zakresie dystrybucji energii elektrycznej i zarządzania energią.
