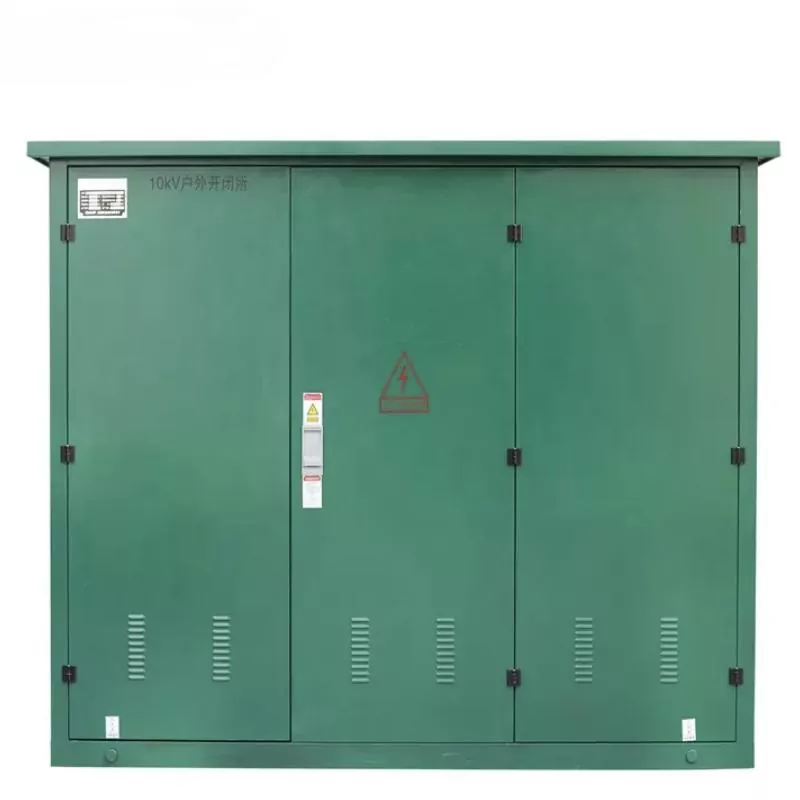

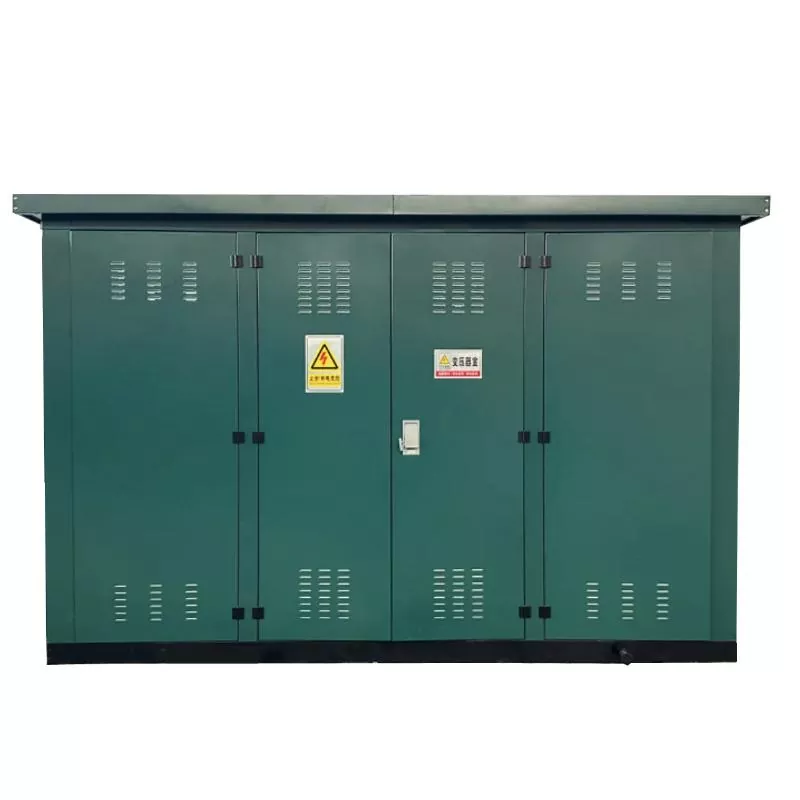

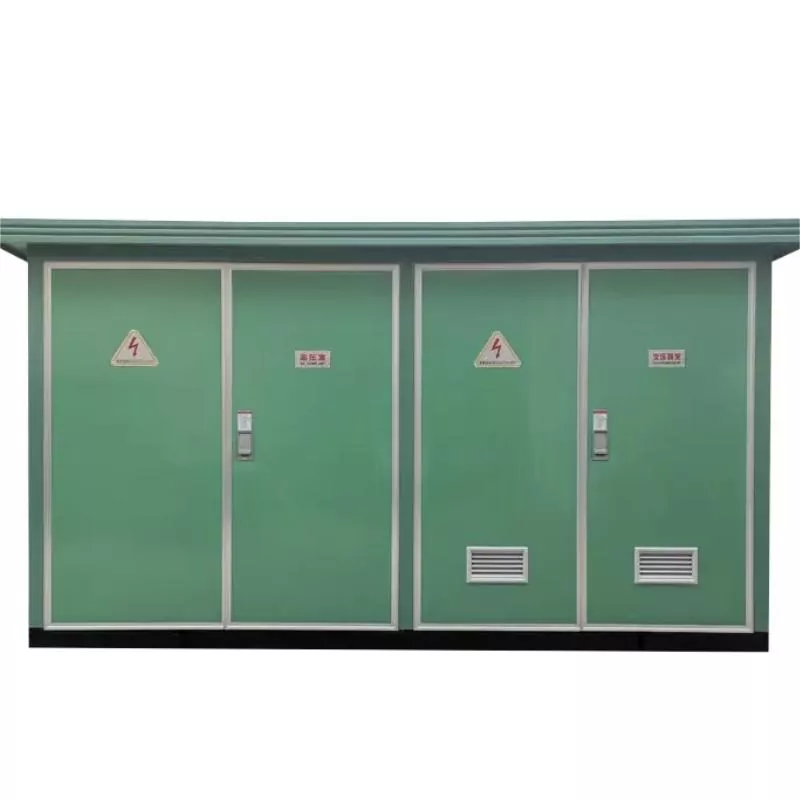

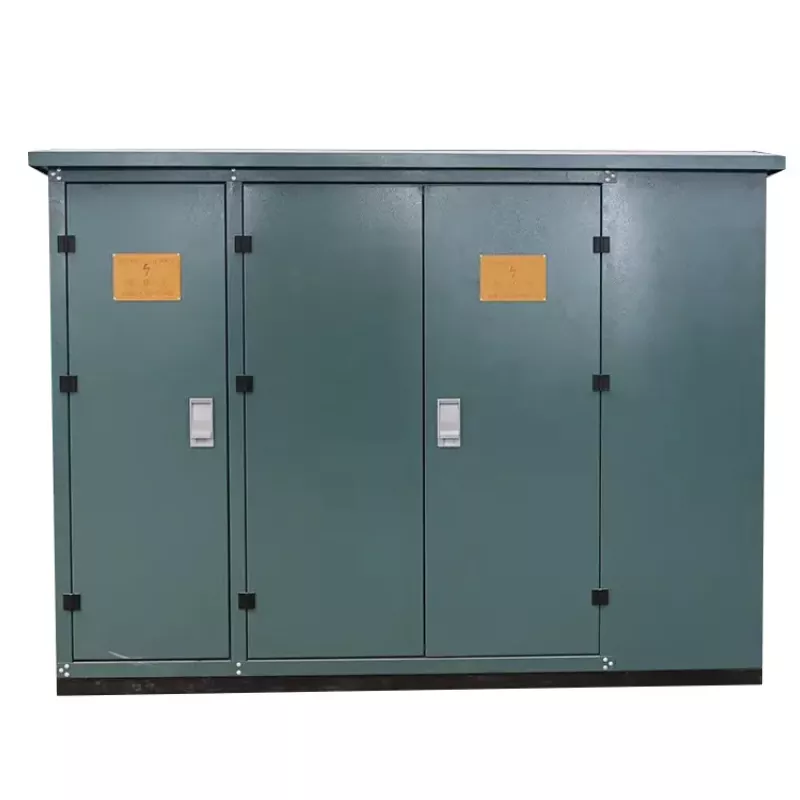

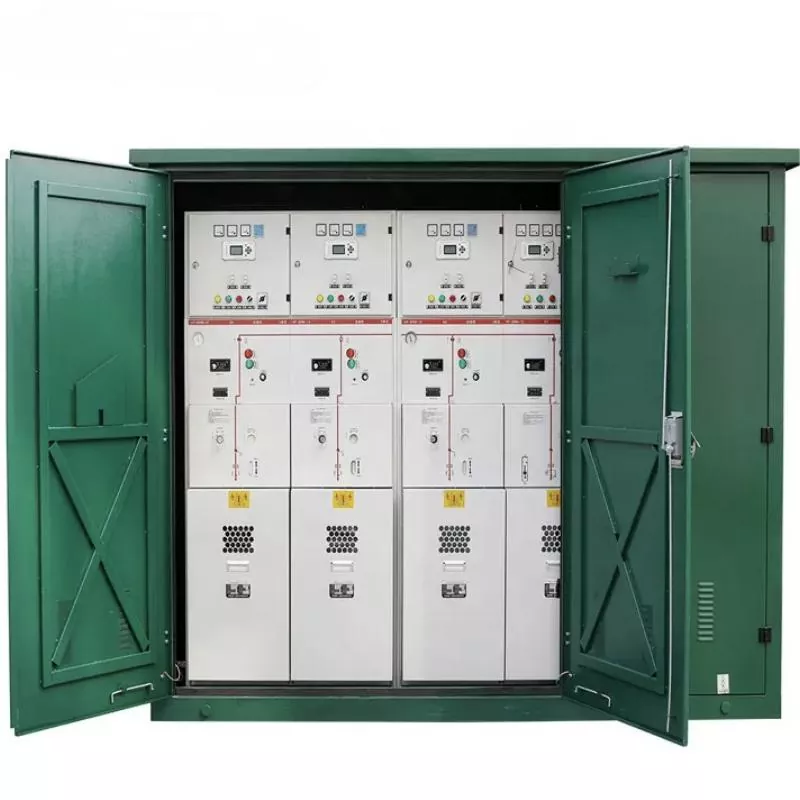

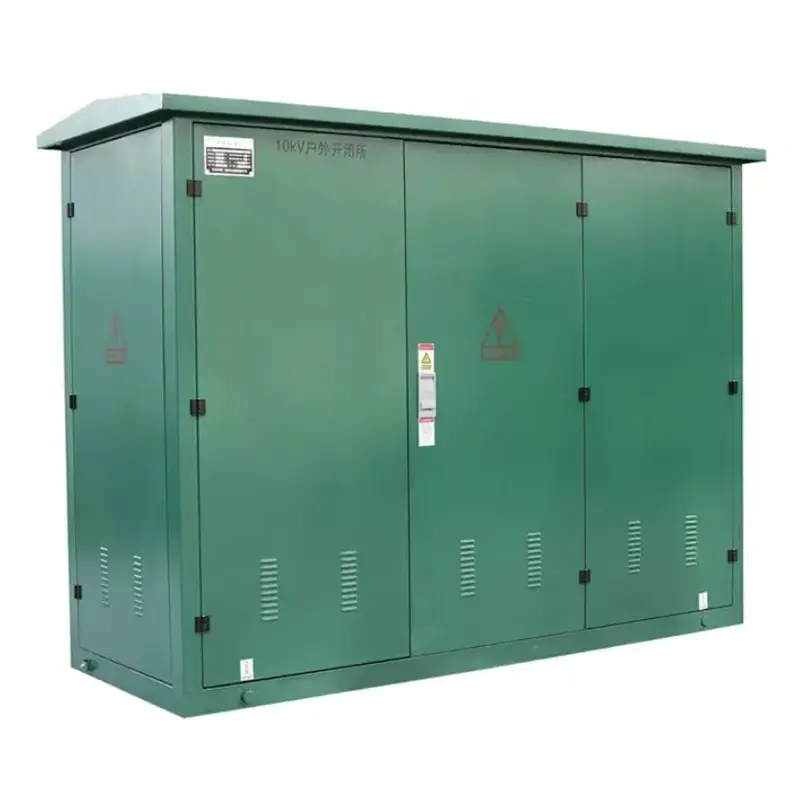

Prefabrykowana podstacja skrzynkowa

Prefabrykowana podstacja skrzynkowa, znana również jako podstacja wstępnie zmontowana lub podstacja wstępnie zainstalowana. Jest to rodzaj fabrycznie prefabrykowanego, kompaktowego sprzętu do dystrybucji energii do wnętrz i na zewnątrz, w którym rozdzielnice wysokiego napięcia, transformatory dystrybucyjne i urządzenia dystrybucyjne niskiego napięcia są rozmieszczone jako całość zgodnie z określonym schematem okablowania, integrując organicznie funkcje, takie jak obniżanie napięcia transformatora i dystrybucja mocy niskiego napięcia, i instalowane w odpornej na wilgoć, rdzę, pyłoszczelność, mysz, ognioodporność, kradzież, izolację cieplną, całkowicie zamkniętą i ruchomą stalową skrzynkę konstrukcyjną. Nadaje się szczególnie do budowy i renowacji sieci miejskich i jest zupełnie nową podstacja, która powstała po podstacji budownictwa cywilnego. Prefabrykowana podstacja skrzynkowa jest odpowiednia dla kopalń, przedsiębiorstw przemysłowych, pól naftowych i gazowych oraz elektrowni wiatrowych. Zastępuje pierwotne rozdzielnie i podstacje budownictwa cywilnego, stając się nowym typem kompletnego urządzenia do transformacji i dystrybucji energii.

Funkcje i zastosowania

1. Rozdzielnica wysokiego napięcia, transformator i rozdzielnica niskiego napięcia są zintegrowane w jedną jednostkę, wysoce zintegrowaną.

2. Doskonała ochrona przed wysokim i niskim napięciem, bezpieczna i niezawodna praca, prosta konserwacja.

3. Mniej powierzchni, niskie inwestycje, krótki cykl produkcyjny, wygodne przenoszenie.

4. Elastyczne i różnorodne schematy uziemień.

5. Unikalna konstrukcja: Dwuwarstwowa (panel kompozytowy) powłoka o unikalnej strukturze plastra miodu jest mocna, izolowana i dobrze wentylowana w celu odprowadzania ciepła, jest piękna i zapewnia wysoki poziom ochrony. Materiały powłoki można wybierać spośród stopów stali nierdzewnej, stopów aluminium, blach walcowanych na zimno, kolorowych blach stalowych, płytek, drewna klejonego, nowych materiałów przyjaznych dla środowiska i powierzchniowego malowania akwarelą.

6. Różne typy: typ ogólny, typ willi, typ kompaktowy i inne style.

7. Pierścieniową jednostkę główną wysokiego napięcia można wyposażyć w terminal automatyki podajnika (FTU), zapewniający niezawodne wykrywanie zwarć doziemnych i jednofazowych, z funkcjami „czterech zdalnych”, ułatwiającymi modernizację automatyzacji sieci dystrybucyjnej.

Podstacje skrzynkowe mają zastosowanie w wspólnotach mieszkaniowych, miejskich transformatorach publicznych, ruchliwych obszarach śródmiejskich, źródłach zasilania w budownictwie itp. Użytkownicy mogą wybierać prefabrykowane podstacje skrzynkowe w zależności od różnych warunków użytkowania i poziomów obciążenia. Od czasu ich wprowadzenia podstacje skrzynkowe rozwinęły się niezwykle szybko, stanowiąc 70% transformatorów dystrybucyjnych w rozwiniętych krajach europejskich i 90% w Stanach Zjednoczonych.

Środowisko użytkowania

Wysokość: ≤1000m;

Temperatura otoczenia: -25℃~+40℃ (maksymalna średnia miesięczna temperatura wynosi +30℃, maksymalna średnia roczna temperatura wynosi +20℃);

Wilgotność względna: średnia dobowa nie większa niż 95%, średnia miesięczna nie większa niż 90%;

Poziom sejsmiczny: przyspieszenie poziome 0,4 m/s², przyspieszenie pionowe 0,15 m/s²;

Miejsce instalacji nie jest narażone na poważne uderzenia, poważne zanieczyszczenia, korozję chemiczną, przewodzący pył lub zagrożenie wybuchem;

Uwaga: W przypadku zamówienia tego produktu poza powyższymi warunkami prosimy o konsultację z naszą firmą.

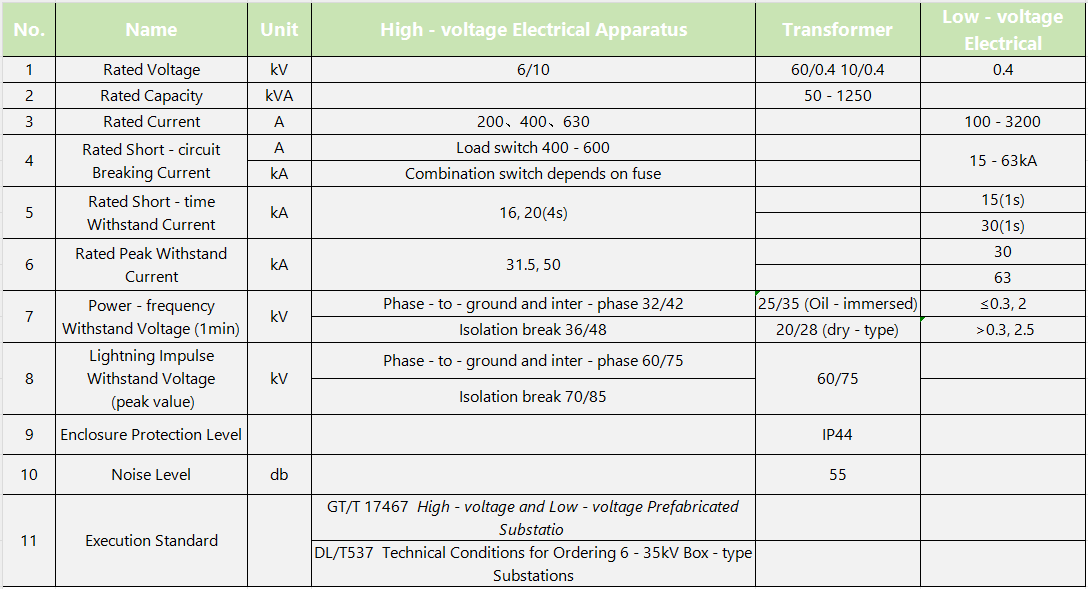

Parametr techniczny
