XGN15 Wewnętrzna rozdzielnica Ac z metalowym pierścieniem zamkniętym

TOONICE jest wiodącym producentem i dostawcą. Dostarczamy wysokiej jakości rozdzielnice wewnętrzne AC z metalowym pierścieniem zamkniętym XGN15 dla hurtowników na całym świecie. Posiadamy najnowsze wzory w atrakcyjnych cenach. Wnętrzowa rozdzielnica z metalowym pierścieniem zamkniętym XGN15 firmy TOONICE wykorzystuje kombinację wyłącznika obciążenia i bezpiecznika wyłącznika obciążenia SF6 jako wyłącznik główny, a cała szafa posiada izolację powietrzną, odpowiednią do automatyzacji dystrybucji. Jest to kompaktowy i rozszerzalny kompletny zestaw urządzeń dystrybucyjnych. Może być szeroko stosowany przy budowie i renowacji miejskich sieci elektroenergetycznych, nadaje się do systemów dystrybucyjnych w przedsiębiorstwach przemysłowych i górniczych, wieżowcach, obszarach mieszkalnych, szpitalach, szkołach, parkach itp. Stosowany jest głównie do odbioru i dystrybucji energii elektrycznej, głównie do zasilania sieci pierścieniowej i zasilania terminali, nadaje się również do montażu w prefabrykowanych podstacjach.

Środowisko pracy:

Temperatura otoczenia:+4500T

Wilgotność względna:

Średnia dzienna < 95%

Średnia miesięczna < 90%

Wysokość: <1000 m

Odporność na wstrząsy: poziom 8

* Silne wibracje i wstrząsy, a także brak pożaru, korozji chemicznej i miejsca zagrożenia wybuchem

Egzekwuj standard:

GB 3960-2006          „Rozdzielnice i urządzenia sterujące w obudowie metalowej 3,6 kVw 40,5 kV”

IEC 60298-1990       „Rozdzielnice i urządzenia sterujące prądu przemiennego w obudowach metalowych o napięciu znamionowym powyżej 1 kv do 52 kV i niższym”

GB/T11022-2011      „Wspólne wymagania techniczne dotyczące norm dotyczących rozdzielnic i urządzeń sterujących wysokiego napięcia”

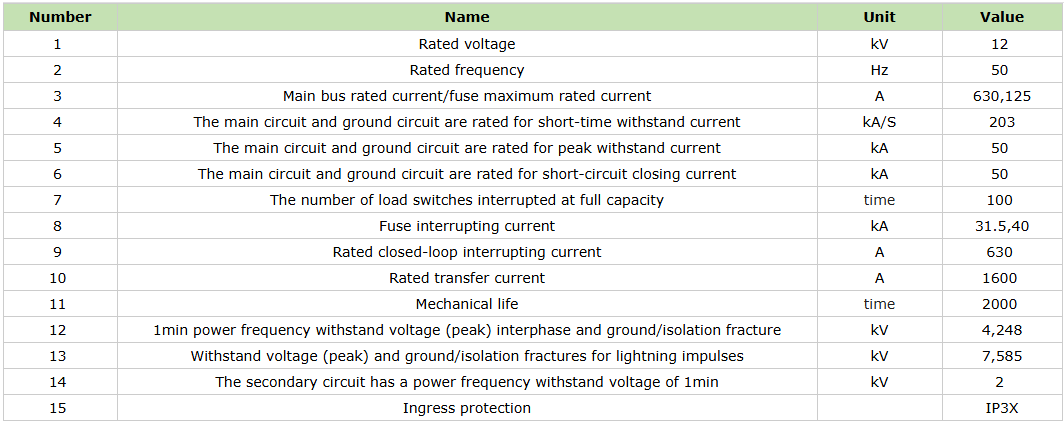

Parametry techniczne:

Cechy produktu:

1. Jednostka główna z pierścieniem SF6 jest łatwa do łączenia i rozbudowy, przy małej objętości, bezpieczna i niezawodna;

2. Wykorzystując gaz SF6 jako środek izolacyjny i do gaszenia łuku, metoda gaszenia łuku obrotowego przy stałym polu magnetycznym zapewnia, że ​​wielkość prądu łuku nie ma wpływu na zdolność gaszenia łuku, przy dobrej skuteczności wyłączania, niskim przepięciu, długiej żywotności elektrycznej i bezobsługowej komorze gaszenia łuku;

3. Może mieć trzy stanowiska robocze, wiele funkcji i może być wyposażony w zminiaturyzowane manometry;

4.Prosty w obsłudze, wysoce niezawodny mechanizm operacyjny i mechanizm blokujący;

5. Po przejściu znamionowej próby rozrywania przy zerowym ciśnieniu manometrycznym gazu SF6 margines funkcjonalny jest duży, a możliwość niezwykle wysoka;

6. Uziemnik posiada możliwości otwierania i zamykania zwarć zgodne z normami krajowymi;

7. Obudowa wykonana jest z importowanej blachy cynkowej pokrytej aluminium, wytłoczonej i uformowanej, przy użyciu zmontowanej konstrukcji, która jest solidna i odporna na odkształcenia.

Struktura produktu:

1.ogólna struktura

Jednostka główna pierścienia składa się z pomieszczenia szyn zbiorczych, wyłącznika obciążenia (lub pomieszczenia wyłącznika), pomieszczenia kablowego, mechanizmu operacyjnego, mechanizmu blokującego, sterowni niskiego napięcia oraz obwodu pomiarowego lub pomiarowego. Każdy przedział jest podzielony stalowymi płytami, aby uniknąć usterek wpływających na sąsiednie pomieszczenia.

2.przedział szyn zbiorczych

Pomieszczenie szyn zbiorczych rozmieszczone jest w górnej części szafy, gdzie szyny główne są ze sobą połączone i przebiegają przez cały rząd rozdzielnicy. Szyna zbiorcza jest ułożona poziomo i można ją łatwo rozszerzyć.

3.Pomieszczenie rozdzielni głównej

Pomieszczenie rozdzielni obciążenia: W rozdzielni zainstalowany jest przełącznik obciążenia. Obudowa przełącznika obciążenia wykonana jest z odlewu z żywicy epoksydowej i wypełniona gazem SF6 jako środkiem gaśniczym i izolacyjnym. Na wyjściu wału napędowego znajdują się dwie przezroczyste, tłoczone na gorąco zaślepki z tworzywa sztucznego, przez które można obserwować stan styku. W rozdzielni można zainstalować mierniki gęstości gazu SF6 lub mierniki gęstości gazu ze stykami alarmowymi, zgodnie z wymaganiami klienta.

Pomieszczenie wyłączników: Pomieszczenie wyłączników znajduje się pośrodku szafy i może być wyposażone w specjalistyczne wyłączniki próżniowe lub wyłączniki SF6, zgodnie z potrzebami klienta. Jego zdolność wyłączania może sprostać normalnym operacjom przełączania i sieci odgałęzionej, a także wyłączać prądy zwarciowe w specjalnych sytuacjach. Wyłączniki próżniowe nadają się szczególnie do częstej pracy systemów sieciowych. Wyłącznik jest wyposażony w mechanizm sprężynowy, który ma funkcję ponownego załączenia, niezawodne działanie i długą żywotność.

4.Pomieszczenie kablowe

Pomieszczenie kablowe służy głównie do połączeń kablowych, umożliwiając podłączenie kabli jednożyłowych lub trójżyłowych przy użyciu najprostszej nieekranowanej głowicy kablowej. Jednocześnie na dużej przestrzeni można również umieścić takie komponenty, jak odgromniki, przekładniki prądowe i przełączniki uziemiające. Zaprojektowane zgodnie z normami, drzwi szafy posiadają okienka obserwacyjne i blokady bezpieczeństwa, a podłoga pomieszczenia kablowego wyposażona jest w pokrywy uszczelniające i odpowiednio dobrane zaciski kablowe ze wspornikami. Przednią ramę podłogi pomieszczenia kablowego można zdjąć, aby ułatwić instalację kabli.

5. Mechanizm operacyjny, mechanizm blokujący i sterownia niskiego napięcia

Komora niskiego napięcia z blokadą pełni jednocześnie funkcję panelu sterującego. Pomieszczenie niskiego napięcia wyposażone jest w mechanizm sprężynowy ze wskaźnikami położenia i mechanicznymi urządzeniami blokującymi, a także styki pomocnicze, cewki wyzwalające, mechanizmy wyzwalania awaryjnego, pojemnościowe urządzenia wyświetlające na żywo, zamki kluczowe i elektryczne urządzenia sterujące. Jednocześnie przestrzeń pomieszczenia niskiego napięcia można również wykorzystać do zainstalowania obwodów sterujących, przyrządów rejestrujących i przekaźników ochronnych. Szafa o szerokości 750 mm posiada dwa identyczne pomieszczenia niskiego napięcia, w których można umieścić więcej akcesoriów.

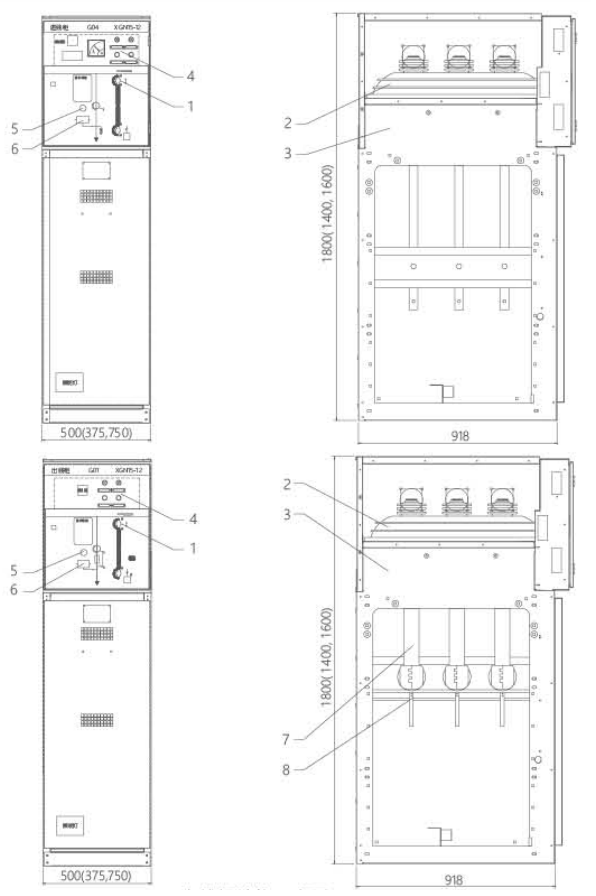

Schemat strukturalny

Aplikacje:

1. Systemy dystrybucji energii: stosowane w sieciach dystrybucji energii do kontrolowania i ochrony obwodów elektrycznych, zapewniając stabilne i niezawodne dostarczanie energii.

2. Obiekty przemysłowe: stosowane w środowiskach przemysłowych do zarządzania obwodami wysokiego napięcia i zapewnienia skutecznej ochrony maszyn i urządzeń.

3. Budynki komercyjne: Instalowane w budynkach komercyjnych w celu obsługi dystrybucji energii elektrycznej wysokiego napięcia i zwiększenia bezpieczeństwa systemu.

4. Podstacje: Wykorzystywane w podstacjach elektrycznych do przełączania i izolowania obwodów wysokiego napięcia, zapewniając bezpieczną i wydajną pracę.

5. Instalacje energii odnawialnej: stosowane w systemach energii odnawialnej, takich jak farmy słoneczne i wiatrowe, w celu zarządzania dystrybucją energii i ochrony elementów wysokiego napięcia.

6. Przedsiębiorstwa użyteczności publicznej: Używane przez przedsiębiorstwa użyteczności publicznej do kontrolowania i ochrony sieci elektrycznych, zapewniając niezawodne zasilanie i stabilność systemu.

7. Pomieszczenia rozdzielnic: Zintegrowane z rozdzielniami w celu zarządzania i kontrolowania dystrybucji energii elektrycznej w zamkniętych przestrzeniach.

8. Centra danych: stosowane w centrach danych do obsługi dystrybucji zasilania wysokiego napięcia i zapewnienia bezpieczeństwa i niezawodności krytycznego sprzętu elektronicznego.

Rozdzielnica z pierścieniem zamkniętym XGN15 do użytku wewnętrznego, z metalowym pierścieniem zamkniętym, oferuje solidne, niezawodne i wydajne rozwiązania do zarządzania systemami elektrycznymi wysokiego napięcia w różnych zastosowaniach. Jego zaawansowane funkcje i trwała konstrukcja sprawiają, że jest to kluczowy element nowoczesnych systemów dystrybucji energii i zabezpieczeń.
