Zamknięty metalowy rozdzielnica izolowana gazem

Izolowane przez toonice rozdzielnicze rozdzielnicze (GIS) przyjmuje modułową konstrukcję i jest wyposażony w w pełni zamknięty system izolacji gazowej SF6, zapewniając stabilne działanie sprzętu w szerokim zakresie temperatur od -40 ℃ do+55 ℃, przy sile izolacji wzrosła o 30% w porównaniu z tradycyjnym sprzętem. Produkt minął międzynarodową certyfikat IEC 62271-200, z mechaniczną żywotnością ponad 30000 cykli i rocznym wskaźnikiem wycieków poniżej 0,5%. Opierając się na niezależnie opracowanych procesach produkcyjnych precyzyjnych, jednocześnie zapewniając poziom ochrony IP67, koszt jest obniżony o 15% -20% w porównaniu z podobnymi produktami. Wspieranie usług dostosowywania ODM/OEM, funkcje o wartości dodanej, takie jak inteligentne moduły monitorujące i protokoły komunikacji IoT, można zapewnić zgodnie z potrzebami.

Wyślij zapytanie

Opis produktu

Załączone metalowe rozdzielnicze produkty rozdzielnicze nsrm są szeroko stosowane w systemach dystrybucji 10-35 kV i są preferowanymi produktami przełącznymi dla różnych systemów transformacji i dystrybucji użytkowników miejskich i wiejskich.

Rozdzielnica przyjmuje tryb jednostki modułowej, który można łączyć zgodnie z różnymi celami; Istnieją dwa główne typy kombinacji jednostek stałych i jednostek rozszerzalnych, które spełniają elastyczne potrzeby użycia różnych podstacji dla kompaktowych rozdzielni.

Załączona metalowa rozdzielnica izolowana gazem NSRM to całkowicie uszczelniony system, z naładowanymi komponentami i przełącznikami zamkniętymi w korpusie ze stali nierdzewnej. Zewnętrzne warunki środowiskowe nie mają wpływu na całe urządzenie przełączające, zapewniając niezawodność operacyjną i bezpieczeństwo osobiste. I osiągnął działanie bez konserwacji. Wybierając rozszerzalne szyny szynowe, można osiągnąć dowolną kombinację, aby osiągnąć pełną modułowość. Rozszerzenie izolacji i ochrony Busbar i ochrony zapewnia niezawodność i bezpieczeństwo.

Załączona metalowa rozdzielnica izolowana gazem NSRM może również dostarczać rozwiązania automatyki oparte na telewizji, tworząc koncepcję inteligentnych przełączników i minimalizując obciążenie instalacji i uruchomienia na miejscu.

Załączona metalowa rozdzielnica izolowana gazem NSRM jest podzielona na nieokreśloną standardową konfigurację i rozszerzalną standardową konfigurację. Ze względu na połączenie pełnych i połowy modułów oraz samookaleczenia, ma niezwykle szczególną elastyczność.

Załączona metalowa rozdzielnica izolowana gazem NSRM jest zgodna ze standardami GB. Życia projektowe do działania w warunkach wewnętrznych (20 ° C) przekracza 30 lat.

Funkcja:

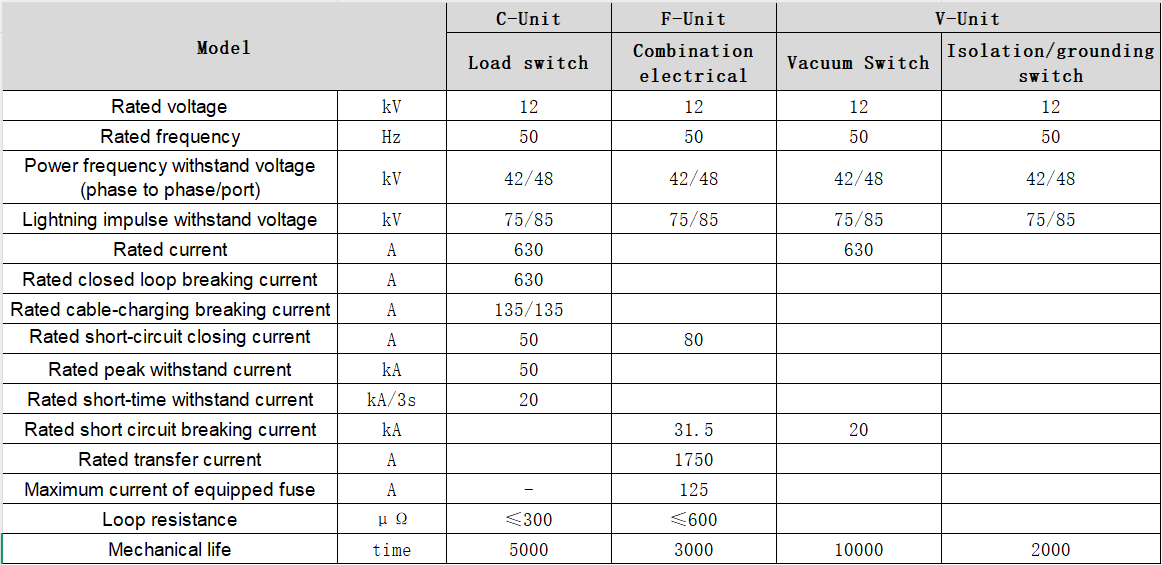

1. Opis techniczny

Załączona metalowa rozdzielnica izolowana gazem NSRM jest instalowana na ocynkowanej blachy, z jednostką przełącznika wewnątrz pudełka gazowego SF6 wykonane z płyty stali nierdzewnej o grubości 3 mm o grubości 3 mm. Zbiornik gazowy SF6 to „uszczelniony system ciśnienia”, który może działać przez 30 lat w normalnych warunkach pracy. Ciśnienie gazu SF6 podczas normalnej pracy wynosi 0,15-0,4 bar. Pudełko gazowe jest wyposażone w urządzenie uwalniania ciśnienia, aby upewnić się, że gaz może być zwolniony z dołu lub z tyłu, gdy ciśnienie jest zbyt wysokie.

2. Jednostka przełączająca

Przełącznik obciążenia przyjmuje współosiową metodę obracającego się podwójnego łamania, która współpracuje z płytą przesuwną przez ten sam otwór roboczy do pracy kinetycznej. Dlatego przełącznik może znajdować się tylko w jednym z trzech stanów „zamykania, otwierania i uziemienia” w dowolnym momencie, całkowicie unikając niewłaściwego opery.

3. Mechanizm operacyjny

Mechanizm operacyjny przełącznika jest instalowany z przodu skrzynki powietrznej i przeszedł specjalne przetwarzanie, aby zapobiec rdzy i korozji. Jest to wygodne do obsługi ręcznej i konserwacji i łatwe do osiągnięcia operacji elektrycznej

Zastosowania izolowanego metalowego rozdzielnicy z izolacją gazu

1. Podstacja miejska: odpowiednia dla środowisk miejskich o ograniczonej przestrzeni, modułowa konstrukcja zmniejsza ślad, a w pełni zamknięta struktura zapewnia bezpieczne działanie.

2. Rozkład energii przedsiębiorstw przemysłowych: spełnia wymagania scenariuszy wysokiego obciążenia, takich jak metalurgia i petrochemikalia, z poziomem ochrony IP67 w celu oporu surowych warunków pracy, takich jak kurz i korozja.

3. Zasilacz do transportu kolejowego: Obsługuje wymagania dotyczące przełączania o wysokiej częstotliwości dla metra, pociągów dużych prędkości itp., Z ponad 30000-krotną żywotnością, zapewniając ciągłość zasilania.

4. Nowy dostęp do energii: Sprzęt podłączony do siatki energii rozproszonej, taki jak moc wiatru i fotowoltaika, o szerokim zakresie temperatur (-40 ℃ ~+55 ℃) możliwość dostosowania w celu zapewnienia stabilnego działania w złożonych środowiskach.

5. Smart Grid Upgrade: Integracja inteligentnych modułów monitorowania z protokołami IoT w celu osiągnięcia zdalnego monitorowania statusu urządzenia i poprawy wydajności cyfrowej zarządzania siecią energetyczną.

6. Offshore Wind Power Platform: Nadaje się do trudnych środowisk morskich, takich jak spray solny i wysoka wilgotność, w pełni uszczelniona struktura skutecznie odpiera korozję i zapewnia ciągłe zasilanie w celu rozwoju energii na morzu.

7. Zasilacz i dystrybucja Centrum danych: Obsługa zapotrzebowania na obciążenie o dużej gęstości, inteligentne moduły monitorujące zapewniają ostrzeżenie w czasie rzeczywistym o potencjalnych błędach w celu zapewnienia stabilnego zasilania infrastruktury krytycznej.

8. Podziemny rozkład mocy w kopalniach: Poziom ochrony IP67 w celu odporności na kurz, spray wodny i wibracje mechaniczne, modułowa konstrukcja ułatwia szybką instalację i konserwację w wąskich podziemnych przestrzeniach.

9. Zasilacz dla super-wieżowców: kompaktowa struktura oszczędza przestrzeń pionową, konstrukcja sejsmiczna spełnia wymagania wibracyjne i zapewnia bezpieczne i niezawodne zasilanie dla kompleksu.

10. Wojskowy system zasilania podstawowego: Silna zdolność ingerencji przeciw elektromagnetycznej, w pełni zamknięta konstrukcja, aby uniknąć ryzyka związanego z uszkodzeniem zewnętrznym, wspierając stabilne działanie obiektów wojskowych przez całą dobę.
