Rozdzielnica wysuwna niskiego napięcia GCS

Toonice jest wiodącym producentem i dostawcą. Rozdzielnica wysuwna niskiego napięcia GCS została specjalnie zaprojektowana dla przemysłu energetycznego i metalurgicznego, z doskonałą zdolnością wyłączania, aby zapewnić stabilne przesyłanie i dystrybucję mocy. Jego podstawowa zaleta polega na dużych możliwościach kompletnego zestawu, integrującego funkcje szaf rozdzielczych zasilania, szaf sterowniczych PLC, szaf konwersji częstotliwości itp. oraz wspierającym dostosowywanie do różnorodnych potrzeb. Nasza rozdzielnica wysuwna niskiego napięcia GCS jest zgodna z normami krajowymi, ma prostą i elegancką białą obudowę, zapewnia szybką logistykę, kompleksową obsługę i niezawodne wsparcie posprzedażowe. Nieważne gdzie jesteś, oferujemy dostawę na terenie całego kraju.

Środowisko użytkowania

1. Temperatura otoczenia: nie wyższa niż +40°C, nie niższa niż -5°C; średnia temperatura w ciągu 24 godzin nie powinna przekraczać +35°C. Po przekroczeniu wymagana jest operacja obniżenia wartości znamionowych w zależności od rzeczywistych warunków.

2. Wysokość: nie przekracza 2000 m; do użytku w pomieszczeniach.

3. Warunki atmosferyczne: Wilgotność względna otaczającego powietrza nie przekracza 50% przy +40°C. W niższych temperaturach (np. 90% przy +20°C) dopuszczalna jest wyższa wilgotność. Należy wziąć pod uwagę ryzyko kondensacji spowodowane zmianami temperatury.

4. Instalacja: Nachylenie od płaszczyzny pionowej ≤ 5°, a cały szereg szaf powinien być stosunkowo płaski (zgodny z normą GBJ232 - 82).

5. Lokalizacja: Instaluj w miejscach wolnych od silnych wibracji, uderzeń i środowisk, w których elementy elektryczne nie ulegną nadmiernej korozji.

Uwaga: W przypadku zamówień wykraczających poza powyższe warunki, skonsultuj się z naszą firmą.

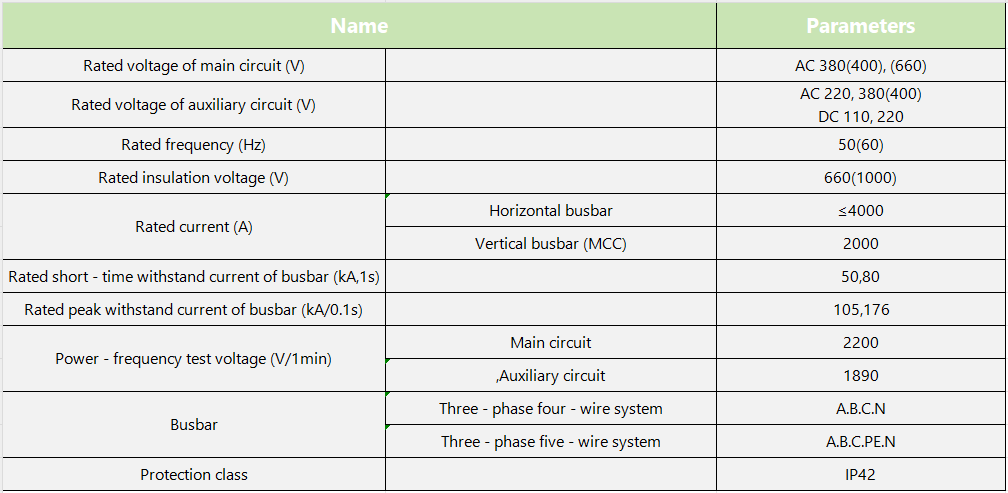

Parametr techniczny

Główna struktura

Rama główna jest zbudowana ze stali o przekroju otwartym typu 8MF. Dwie boczne powierzchnie stali posiadają otwory montażowe o modułach 20mm, 100mm i Φ9,2mm, co umożliwia elastyczny i wygodny montaż wewnętrzny.

Forma montażu ramy głównej jest projektowana w dwóch typach: konstrukcja całkowicie zmontowana i konstrukcja spawana częściowo (boczna - rama i belka poprzeczna), do wyboru przez użytkownika.

Każdy przedział funkcjonalny urządzenia jest wzajemnie izolowany. Przedziały te są podzielone na przedział jednostek funkcjonalnych, przedział szyn zbiorczych i przedział kablowy, przy czym funkcja każdego przedziału jest względnie niezależna.

Pozioma główna szyna zbiorcza jest ułożona poziomo z tyłu szafy, aby zwiększyć jej odporność na siły elektrodynamiczne, co jest podstawowym środkiem zapewniającym wysoką wytrzymałość głównego obwodu urządzenia na zwarcie.

Konstrukcja przedziału kablowego umożliwia wygodne wprowadzanie i wychodzenie kabli od góry i od dołu.

Rozdzielnica wysuwna niskiego napięcia GCS oferuje zaawansowane funkcje i wszechstronne zastosowania, co czyni ją doskonałym wyborem dla szerokiego zakresu wymagań dotyczących dystrybucji energii.
