Rozdzielnica wysuwna niskiego napięcia GCK

Toonice jest wiodącym producentem i dostawcą. Rozdzielnica wysuwna niskiego napięcia GCK firmy Toonice składa się z dwóch części: szafy centrum dystrybucji mocy (PC) i szafy centrum sterowania silnikami (MCC). Ma zastosowanie do użytkowników energii, takich jak elektrownie, podstacje oraz przedsiębiorstwa przemysłowe i górnicze w systemie dystrybucji energii o częstotliwości prądu przemiennego 50 Hz, maksymalnym napięciu roboczym do 660 V i maksymalnym prądzie roboczym do 3150 A, używanym do konwersji, dystrybucji i sterowania urządzeniami do dystrybucji energii, takimi jak dystrybucja mocy, sterowanie silnikami i oświetlenie.

Cechy

1. Cechy konstrukcyjne: Rozdzielnica wysuwna niskiego napięcia GCK przyjmuje zmontowaną kombinowaną konstrukcję z modułową instalacją otworów, charakteryzującą się dużą uniwersalnością komponentów i wysoką standaryzacją. Górna część szafy to komora magistrali, przód to komora elektryczna, a tył to komora wlotowo-wylotowa kabla. Każda komora jest izolowana płytami stalowymi lub płytami izolacyjnymi, aby zapewnić bezpieczeństwo.

2. Tryb pracy: Szyna główna rozdzielnicy niskiego napięcia GCK umieszczona jest w górnej części szafy. Konstrukcja ta była bardziej powszechna na wczesnym etapie, ale ze względu na ograniczenia wytrzymałości materiału i wygody obsługi została stopniowo zastąpiona bardziej zaawansowanymi modelami.

3. Scenariusze zastosowań: Rozdzielnica niskiego napięcia GCK jest odpowiednia dla elektrowni, podstacji i wydziałów energetycznych fabryk i przedsiębiorstw, wykorzystywanych głównie do odbioru i dystrybucji energii elektrycznej.

4. Stopień ochrony: Stopień ochrony rozdzielnicy niskonapięciowej GCK wynosi IP30. Użytkownicy mogą również wybrać poziom ochrony pomiędzy IP20 a IP40, zgodnie z wymaganiami środowiskowymi.

Środowisko użytkowania

1. Wysokość: nie większa niż 2000 m.

2. Temperatura otoczenia: Temperatura nie wyższa niż +40°C, przy średniej temperaturze w ciągu doby nie przekraczającej +35°C i temperaturze otoczenia nie niższej niż -50°C.

3. Warunki atmosferyczne: Czyste powietrze, wilgotność względna nie przekraczająca 50% w temperaturze +40°C; wyższa wilgotność dozwolona w niższych temperaturach (np. 90% przy +20°C).

4. Brak narażenia na ogień, ryzyko wybuchu, poważne zanieczyszczenia, korozję chemiczną lub intensywne wibracje.

5. Odchylenie od powierzchni pionowej nie większe niż 5°.

6. Nadaje się do transportu i przechowywania w temperaturze -25°C~+55°C, krótkotrwałej (≤24h) nieprzekraczającej +70°C.

Uwaga: W przypadku zamówień wykraczających poza powyższe warunki, skonsultuj się z naszą firmą.

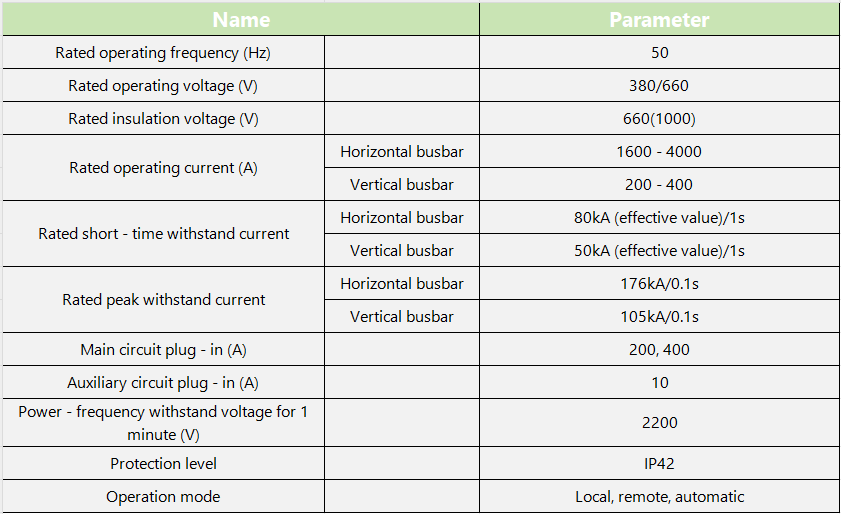

Parametr techniczny

Rozdzielnica wysuwna niskiego napięcia GCK łączy zaawansowane funkcje z wszechstronnymi zastosowaniami, co czyni ją cennym rozwiązaniem dla szerokiego zakresu potrzeb w zakresie dystrybucji energii.
