Podsumowanie artykułu: A Wyłącznik próżniowy VCBjest krytycznym urządzeniem przełączającym i zabezpieczającym systemy elektryczne średniego napięcia, wykorzystującym szczelną komorę próżniową jako czynnik gaszący łuk. W tym artykule wyjaśniono, jak działa technologia VCB, jej najważniejsze zalety, scenariusze zastosowań, warunki pracy i ważne kwestie związane z wyborem w przypadku przemysłowej dystrybucji energii. Na podstawie informacji technicznych dostarczonych przezTooniceten przewodnik ma na celu pomóc inżynierom, wykonawcom instalacji elektrycznych, dystrybutorom i zespołom zakupowym lepiej zrozumieć wymagania dotyczące wydajności i aplikacji VCB.
Spis treści
- Co to jest wyłącznik próżniowy VCB?
- Jak działa wyłącznik próżniowy VCB?
- Jakie są kluczowe zalety technologii VCB?
- Gdzie stosuje się wyłącznik próżniowy VCB?
- Jakie warunki pracy należy wziąć pod uwagę?
- Jak wybrać odpowiedni VCB?
- Często zadawane pytania dotyczące wyłącznika próżniowego VCB

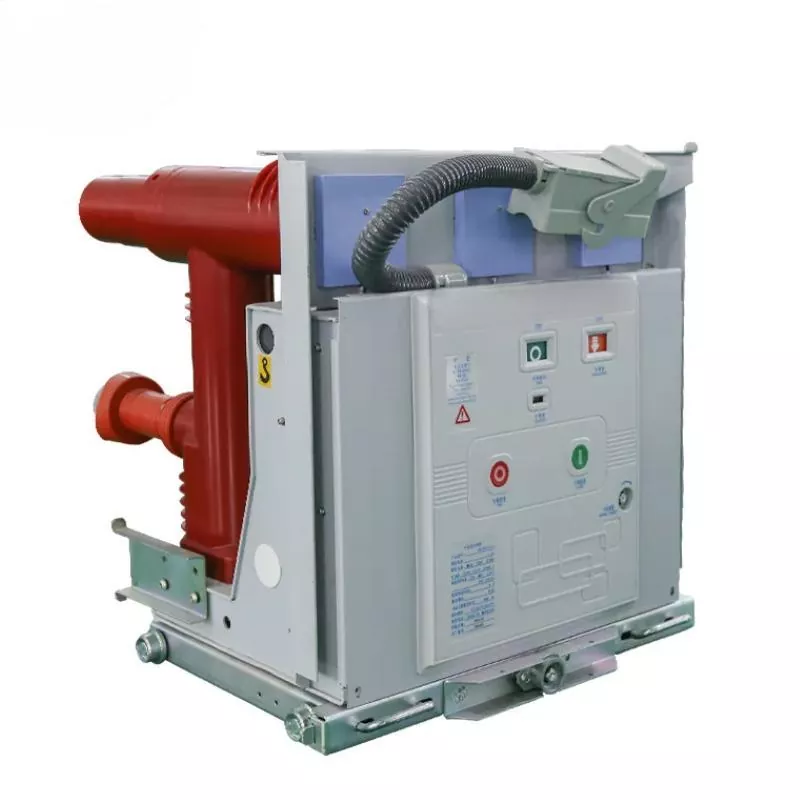

Co to jest wyłącznik próżniowy VCB?
Toonice produkuje i dostarczaWyłącznik próżniowy VCBrozwiązania przeznaczone do zastosowań w dystrybucji energii średniego napięcia, gdzie ważne jest niezawodne przełączanie, ochrona elektryczna, częsta obsługa i zmniejszona konserwacja. Według informacji o produkcie producenta, wyłączniki te nadają się do stosowania w wewnętrznych trójfazowych systemach prądu przemiennego i mogą być stosowane w przedsiębiorstwach przemysłowych i górniczych, elektrowniach, podstacjach i innych sieciach dystrybucyjnych.
VCB wykorzystuje próżnię jako środek gaszący łuk. Styki elektryczne są zamknięte w szczelnej komorze próżniowej. Kiedy wyłącznik otwiera się podczas normalnego przełączania lub w przypadku awarii, styki rozdzielają się, a środowisko próżniowe pomaga stłumić łuk elektryczny.
Taka konstrukcja eliminuje potrzebę stosowania konwencjonalnego oleju jako środka do gaszenia łuku elektrycznego i zapewnia zwartą, stosunkowo lekką konstrukcję. Przyczynia się również do niskich wymagań konserwacyjnych, niskiego poziomu hałasu podczas pracy i długiej żywotności elektrycznej.
Dlatego też nabywcy oceniający sprzęt przełączający średniego napięcia powinni rozważyć wyłącznik próżniowy VCB Toonice, gdy aplikacja wymaga niezawodnej wydajności w zakresie przerw w połączeniu z możliwością częstego przełączania.
Jak działa wyłącznik próżniowy VCB?
Zasada działania VCB jest stosunkowo prosta, ale jego działanie zależy od precyzyjnej konstrukcji mechanicznej i elektrycznej. Główna akcja przełączania odbywa się wewnątrz komory próżniowej, gdzie styki są odizolowane od warunków atmosferycznych.
- Normalna praca:Styki elektryczne pozostają zamknięte, umożliwiając przepływ prądu przez obwód.
- Polecenie otwarcia:Po otrzymaniu polecenia przełączenia lub zabezpieczenia mechanizm operacyjny rozdziela styki.
- Tworzenie łuku:Po rozdzieleniu styków może powstać tymczasowy łuk, ale środowisko próżniowe ogranicza utrzymujące się łuki.
- Wygaszanie łuku:Łuk gaśnie szybko, gdy prąd zbliża się do naturalnego punktu zerowego.
- Odzyskiwanie dielektryka:Wytrzymałość izolacji na przerwie stykowej szybko powraca, co zapobiega ponownemu zajarzeniu łuku.
Ważną cechą jest stosunkowo mała szczelina stykowa. Informacje techniczne Toonice wskazują, że VCB 10 kV może mieć przerwę stykową około 10 mm. Kompaktowy skok styku zmniejsza pracę mechaniczną wymaganą podczas pracy i może przyczynić się do dłuższej żywotności mechanicznej.
Jakie są kluczowe zalety technologii VCB?
Technologia przerywania próżniowego stała się ważnym rozwiązaniem w dystrybucji średniego napięcia, ponieważ łączy w sobie skuteczne przerywanie zwarć ze stosunkowo prostym środowiskiem operacyjnym. Do głównych zalet należą:
- Niskie koszty utrzymania:Uszczelniony przerywacz próżniowy nie wymaga rutynowej konserwacji środka gaszącego łuk, porównywalnego z systemami na bazie oleju.
- Kompaktowa konstrukcja:Mały skok styku i kompaktowa konstrukcja przerywacza pomagają zmniejszyć całkowity rozmiar sprzętu.
- Szybkie wygaszanie łuku:Okres wyładowania łukowego jest krótki i zgodnie z informacjami producenta o produkcie wynosi zazwyczaj około połowy cyklu.
- Szybki odzysk dielektryka:Szybkie odzyskiwanie wytrzymałości izolacji umożliwia niezawodne przerywanie prądów zwarciowych.
- Długa żywotność elektryczna:Zmniejszone zużycie styków umożliwia wyłącznikowi obsługę powtarzalnych operacji łączeniowych.
- Niski poziom hałasu podczas pracy:VCB mogą być odpowiednie do instalacji, w których należy minimalizować hałas.
- Praca bez oleju:Przerwanie próżni pozwala uniknąć użycia oleju jako środka gaszącego łuk.
- Kompaktowa i lekka konstrukcja:Może to uprościć integrację z odpowiednią rozdzielnicą średniego napięcia.
- Możliwość przełączania obciążenia pojemnościowego:VCB można zastosować w odpowiednich zastosowaniach pojemnościowego przełączania obciążenia, jeśli obsługuje to cały projekt systemu.
| Współczynnik wydajności | Charakterystyka VCB | Praktyczna korzyść |
|---|---|---|
| Środek do gaszenia łuku | Próżnia | Przerwy bez oleju i zmniejszone wymagania konserwacyjne |
| Szczelina kontaktowa | Około 10 mm dla przykładu 10 kV | Kompaktowy mechanizm napędowy i krótszy skok mechaniczny |
| Czas łuku | Zwykle około połowy cyklu | Szybka reakcja na przerwanie |
| Życie elektryczne | Przerwa w zasilaniu prądem znamionowym może przekroczyć 5000 operacji | Nadaje się do zastosowań z częstym przełączaniem |
| Przerwa w pełnej wydajności | Według informacji o produkcie około 30–50 operacji | Obsługuje powtarzające się przerwy w pracy w ramach określonych wartości znamionowych |
| Konserwacja | Niski | Mniejsze obciążenie serwisem w całym cyklu życia sprzętu |
Uwaga: Rzeczywiste parametry elektryczne, trwałość, zdolność wyłączania, poziom izolacji i wymagania instalacyjne należy zawsze sprawdzać w odniesieniu do konkretnego modelu VCB i obowiązujących norm.
Gdzie stosuje się wyłącznik próżniowy VCB?
Wyłącznik próżniowy VCB jest szczególnie odpowiedni do systemów dystrybucji średniego napięcia, gdzie sprzęt elektryczny wymaga niezawodnego sterowania i ochrony. Typowe zastosowania obejmują:
- Zakłady przemysłowe:Ochrona i przełączanie zasilaczy średniego napięcia, silników, transformatorów i urządzeń dystrybucyjnych.
- Działalność wydobywcza:Nadaje się do systemów dystrybucji energii, które wymagają solidnej i powtarzalnej wydajności przełączania.
- Elektrownie:Służy do sterowania i zabezpieczania wybranych obwodów elektrycznych średniego napięcia.
- Podstacje:Zintegrowane z odpowiednimi układami rozdzielnic dla funkcji rozdzielczych i ochronnych.
- Sieci dystrybucyjne:Stosowane tam, gdzie istotne jest niezawodne przełączanie i przerywanie zwarć.
- Systemy energii odnawialnej:Odpowiednie konfiguracje VCB mogą być stosowane w systemach dystrybucyjnych związanych z energią wiatrową i fotowoltaiką, z zastrzeżeniem projektu systemu i wymagań środowiskowych.
Informacje o produkcie dostarczone przez Toonice opisują sprzęt VCB do trójfazowych systemów prądu przemiennego w pomieszczeniach zamkniętych w zakresie 3–10 kV, a także stwierdzają, że wyłączniki próżniowe są stosowane w zakresach napięć, takich jak 11–33 kV. Oznacza to, że kupujący powinni potwierdzić dokładne napięcie znamionowe i konfigurację wybranego modelu, zamiast traktować te zakresy jako specyfikacje uniwersalne.
Jakie warunki pracy należy wziąć pod uwagę?
Prawidłowy wybór środowiska jest niezbędny do niezawodnego działania wyłącznika średniego napięcia. Temperatura, wilgotność, wysokość nad poziomem morza, zakłócenia elektromagnetyczne, wibracje i wstrząsy mogą mieć wpływ na działanie sprzętu i niezawodność izolacji.
| Stan | Wymagania referencyjne | Rozważanie wyboru |
|---|---|---|
| Temperatura robocza | Zwykle od -40°C do +40°C | Sprawdź rzeczywistą temperaturę znamionową modelu i konfigurację wewnętrzną/zewnętrzną. |
| Temperatura przechowywania | -40°C do +85°C | Weź pod uwagę warunki przechowywania i transportu. |
| Wilgotność względna | Średnia dzienna ≤95%; średnia miesięczna ≤90% | W miejscach, gdzie może wystąpić kondensacja, należy stosować ochronę przed wilgocią. |
| Wysokość | Zwykle odnosi się to do 1000–2000 m | Instalacje na dużych wysokościach mogą wymagać specjalnych rozwiązań w zakresie izolacji i uszczelnienia. |
| EMI | Potencjalne zakłócenia powodowane przez pioruny i konwertery | Rozważ środki ekranowania, uziemienia i filtrowania. |
| Wibracje i wstrząsy | Zależne od aplikacji | Oceń warunki mechaniczne, szczególnie w obszarach zewnętrznych lub obszarach sejsmicznych. |
W przypadku projektów charakteryzujących się dużą wilgotnością, ekstremalnymi temperaturami, dużymi wysokościami lub znacznymi wibracjami zespoły zakupowe powinny przekazać producentowi VCB kompletne warunki panujące w miejscu instalacji przed ostatecznym wyborem modelu.
Jak wybrać odpowiedni VCB?
Wybór VCB powinien obejmować więcej niż porównanie cen zakupu. Wyłącznik musi odpowiadać właściwościom elektrycznym i warunkom środowiskowym całego systemu dystrybucji energii.
- Potwierdź napięcie znamionowe:Wybierz wyłącznik odpowiedni do napięcia systemu i wymaganego poziomu izolacji.
- Sprawdź prąd znamionowy:Upewnij się, że ciągły prąd znamionowy spełnia maksymalne oczekiwane obciążenie.
- Oceń wymagania dotyczące zwarć:Zdolność przerywania musi być dostosowana do spodziewanego prądu zwarciowego.
- Rozważ częstotliwość przełączania:Częste przełączanie wymaga odpowiedniej wytrzymałości mechanicznej i elektrycznej.
- Sprawdź konfigurację instalacji:Potwierdź, czy wyłącznik zostanie zainstalowany w odpowiedniej szafce średniej wielkości, dwuwarstwowej lub stałej.
- Oceń warunki środowiskowe:Przed złożeniem zamówienia należy wziąć pod uwagę temperaturę, wilgotność, wysokość, wibracje i zakłócenia elektromagnetyczne.
- Sprawdź wymagania dotyczące kontroli:Potwierdzić, że mechanizm napędowy i obwód sterujący są kompatybilne z całym systemem rozdzielnicy.
- Przejrzyj wsparcie producenta:Dokumentacja techniczna, wskazówki dotyczące instalacji, części zamienne i wsparcie posprzedażowe mogą mieć wpływ na długoterminowe koszty operacyjne.
Dla zespołów zakupowych poszukującychProducent lub dostawca Chiny VCB, dokumentacja techniczna i wsparcie aplikacyjne są szczególnie ważne. Niezawodny dostawca powinien być w stanie pomóc kupującym zweryfikować parametry elektryczne, konfigurację instalacji, warunki środowiskowe i zamierzone zastosowanie przed produkcją lub wysyłką.
Często zadawane pytania dotyczące wyłącznika próżniowego VCB
Jaki jest główny cel wyłącznika próżniowego VCB?
VCB służy do sterowania i ochrony obwodów elektrycznych średniego napięcia. Może przerywać normalne prądy obciążenia i prądy zwarciowe w ramach określonych wartości znamionowych elektrycznych, korzystając z uszczelnionego przerywacza próżniowego w celu wygaszenia łuku.
Dlaczego VCB wykorzystuje próżnię jako środek gaszący łuk?
Próżnia zapewnia silne środowisko izolacyjne po rozdzieleniu styków i pomaga szybko stłumić łuk elektryczny. Umożliwia to zwartą konstrukcję, niskie wymagania konserwacyjne i niezawodną wydajność przerywania.
Czy VCB nadaje się do częstego przełączania?
Tak. Technologia VCB dobrze nadaje się do zastosowań wymagających powtarzalnych operacji, ponieważ zużycie styków podczas przerwy w dopływie prądu jest stosunkowo niskie. Informacje o produkcie Toonice wskazują, że wydajność wyłączania przy znamionowym prądzie przekracza 5000 operacji dla tego produktu.
Jaki zakres napięcia może pokryć VCB?
Odpowiedni zakres napięcia zależy od konkretnego modelu. Toonice opisuje zastosowania VCB, w tym wewnętrzne trójfazowe systemy prądu przemiennego 3–10 kV, i odnosi się do szerszych zastosowań, takich jak 11–33 kV. Kupujący powinien przed zakupem potwierdzić dokładne napięcie znamionowe wybranego modelu.
Czy wyłącznik próżniowy wymaga regularnej konserwacji?
VCB generalnie wymagają mniej konserwacji środka gaszącego łuk, ponieważ przerywacz jest uszczelniony i wykorzystuje próżnię, a nie olej. Jednakże kompletny zespół wyłącznika i rozdzielnicy nadal wymaga odpowiednich kontroli, testów, kontroli mechanicznych i konserwacji zgodnie z instrukcjami producenta i obowiązującymi normami elektrycznymi.
Czy VCB można stosować w systemach dystrybucji energii odnawialnej?
Odpowiednie VCB można włączyć do systemów dystrybucyjnych związanych z energią wiatrową i fotowoltaiką. Projektanci powinni jednak ocenić warunki przejściowe, zakłócenia elektromagnetyczne, koordynację zabezpieczeń, narażenie na środowisko i charakterystykę elektryczną całego systemu.
Wniosek
Wyłącznik próżniowy VCB łączy w sobie technologię przerywania próżni, zwartą konstrukcję, szybkie wygaszanie łuku, niskie wymagania konserwacyjne i dużą trwałość przełączania, co czyni go skutecznym rozwiązaniem dla wielu zastosowań w dystrybucji energii średniego napięcia. W przypadku zakładów przemysłowych, podstacji, obiektów energetycznych, zakładów górniczych i odpowiednich systemów energii odnawialnej wybór odpowiedniego VCB wymaga dokładnej oceny napięcia, prądu, poziomu zwarć, częstotliwości przełączania, konfiguracji instalacji i warunków środowiskowych. Jeśli pozyskujesz niezawodny wyłącznik VCB do nowego projektu lub wymieniasz istniejący sprzęt ochronny średniego napięcia,skontaktuj się z namiw Toonice, aby omówić Twoje zastosowanie, wymagania techniczne i odpowiednie rozwiązanie wyłącznika próżniowego VCB.
