Jakie są zasady pracy i funkcje transformatorów mocy?

2025-02-05

Zasada pracytransformator


Po pierwsze, musimy zrozumieć, jak działają transformatory. W rzeczywistości zasada tego nie jest skomplikowana, ale wymaga podstawowej wiedzy na temat elektromagnetyki.


Gdy uzwojenie pierwotne transformatora jest podłączone do źródła zasilania prądu przemiennego, prąd przepływa w uzwojeniu, generując strumień magnetyczny. Ten strumień magnetyczny przejdzie przez żelazny rdzeń, powodując wygenerowanie naprzemiennego strumienia magnetycznego w żelaznym rdzeniu. Ten proces jest jak przekształcenie energii elektrycznej w energię magnetyczną. Następnie ten naprzemienny strumień magnetyczny będzie jednocześnie powiązany zarówno z uzwojeniem pierwotnym, jak i wtórnym (tj. Uzwojenia wtórne). Ze względu na wpływ indukcji elektromagnetycznej indukowane siły elektromotoryczne o tej samej częstotliwości zostaną wygenerowane w uzwojeniach pierwotnych i wtórnych.


Jeśli uzwojenie wtórne jest w tym czasie podłączone do obciążenia, prąd przepłynie przez obciążenie pod działaniem indukowanej siły elektromotorycznej, a energia magnetyczna w żelaznym rdzeniu zostanie przekształcona z powrotem w energię elektryczną. To jest proces, w którymtransformatoryUżyj zasady indukcji elektromagnetycznej, aby przenieść energię elektryczną ze źródła zasilania do obciążenia.

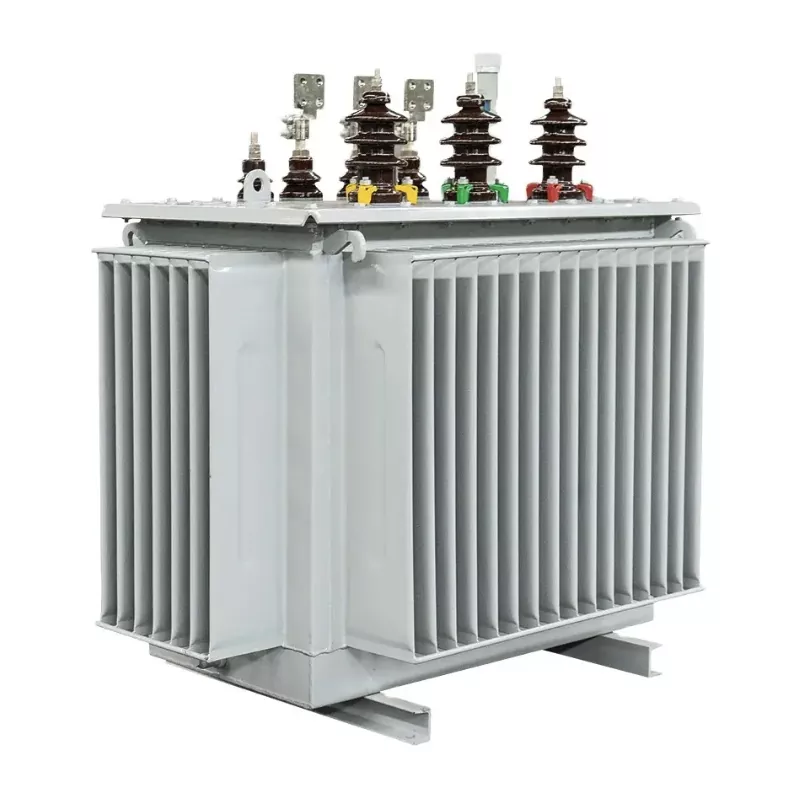

Oil Immersed Transformer


Funkcjatransformator


Z szerokiej perspektywy transformatory są niezbędną częścią systemu zasilania. Jego główną funkcją jest przesyłanie energii elektrycznej bez zmiany jej częstotliwości i jest to statyczny konwerter energii. W systemie zasilania całkowita pojemność transformatorów wynosi około 9 razy lub więcej całkowitą pojemność generatorów. Jego główną funkcją jest zwiększenie lub zmniejszenie napięcia energii elektrycznej w układzie zasilania, aby ułatwić racjonalną transmisję, rozkład i wykorzystanie energii elektrycznej.


Podczas transmisji energii elektrycznej o tej samej mocy, im wyższe napięcie, tym mniejszy prąd i mniejsza strata mocy na linii przesyłowej; Jednocześnie można zmniejszyć powierzchnię przekroju linii przesyłowych, zmniejszając w ten sposób ilość metalu używanego w przewodach. To jest znaczenietransformatoryw systemie zasilania.


Single Phase Pole Transformer


Transformatorymożna podzielić na kilka kategorii na podstawie ich różnych funkcji:


Transformator mocy: użyty głównie do zwiększania i zmniejszania napięcia w systemach transmisji i dystrybucji mocy. Często słyszymy i zetkamy się z tym terminem. Ale w rzeczywistości czasami odnosimy się do transformatorów z uzwojeniami wtórnymi o niskim napięciu jako transformatorów rozkładu.


Transformatory instrumentów, takie jak transformatory napięcia i transformatory prądu, są używane głównie do pomiaru przyrządów i urządzeń ochrony przekaźników. Ta kategoria może nie być znana przybyszom, ale w rzeczywistości często z nią kontaktujemy.

Transformator testowy: zdolny do generowania wysokiego napięcia i przeprowadzania testów wysokiego napięcia na urządzeniach elektrycznych. Jest to również coś, z czym często się kontaktujemy.


Specjalne transformatory: w tym transformatory elektryczne pieca, transformatory prostowników, regulacyjne transformatory, transformatory pojemnościowe, transformatory zmieniające się fazę itp. Wraz z rozwojem nowych energii i magazynowania energii, rodzaje specjalnych transformatorów stale rosną, takie jak transformatory produkcyjne wodoru, które również należą do specjalnych transformatorów.
