Co to jest jednofazowy transformator biegunowy i jak działa w dystrybucji energii

A Śpiewaćle Transformator biegunowy fazowyjest kluczowym elementem napowietrznych systemów dystrybucji energii, szczególnie w zastosowaniach mieszkaniowych, wiejskich i lekkich obiektach komercyjnych. W tym artykule szczegółowo wyjaśniono, czym jest jednofazowy transformator montowany na słupie, jak działa, jego struktura, specyfikacje, zastosowania, zalety, standardy i jak wybrać odpowiedni model do swojego projektu.

Spis treści

• 1. Co to jest jednofazowy transformator biegunowy?
• 2. Jak działa jednofazowy transformator biegunowy?
• 3. Główne komponenty i struktura
• 4. Kluczowe dane techniczne
• 5. Zastosowania w dystrybucji energii
• 6. Zalety jednofazowych transformatorów biegunowych
• 7. Standardy i certyfikaty
• 8. Jak wybrać odpowiedni jednofazowy transformator biegunowy
• 9. Instalacja, żywotność i konserwacja
• 10. Często zadawane pytania (FAQ)

1. Co to jest jednofazowy transformator biegunowy?

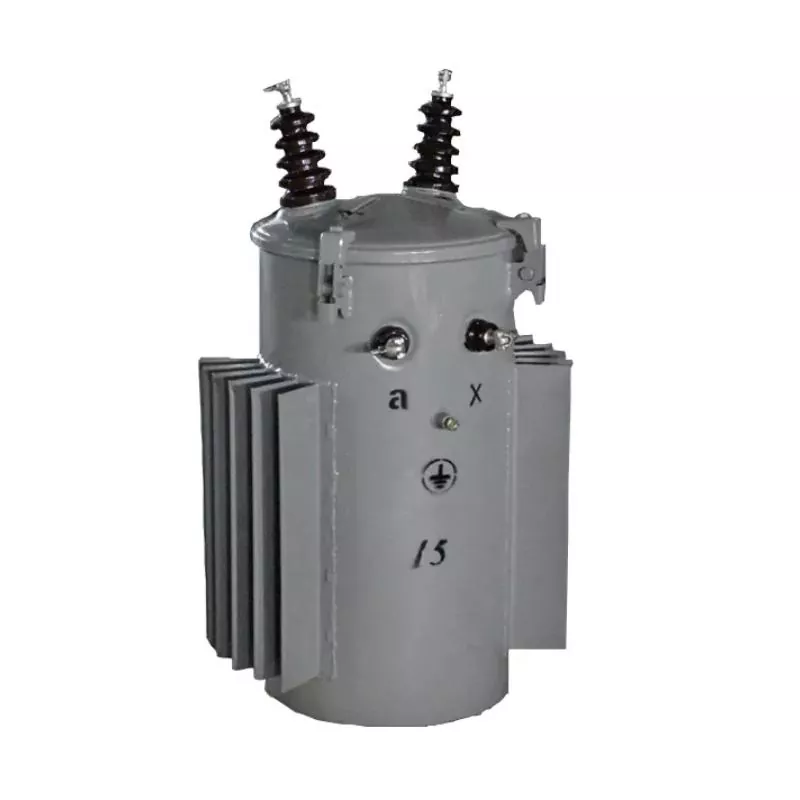

A Transformator jednofazowy biegunowy, znany również jakoTransformator jednofazowy montowany na słupie, to transformator elektryczny zainstalowany na słupie energetycznym w celu obniżenia napięcia elektrycznego wysokiego napięcia z napowietrznych linii dystrybucyjnych do niższego napięcia odpowiedniego dla użytkowników końcowych.

Transformatory te są szeroko stosowane przez zakłady energetyczne do zasilania:

• Okolice mieszkalne
• Projekty elektryfikacji obszarów wiejskich
• Małe budynki komercyjne
• Obiekty rolnicze

Producenci tacy jakTooniceprojektować jednofazowe transformatory biegunowe, aby zapewnić niezawodną, ​​bezpieczną i wydajną dystrybucję mocy w różnych warunkach środowiskowych.

2. Jak działa jednofazowy transformator biegunowy?

Zasada działania jednofazowego transformatora biegunowego opiera się naindukcja elektromagnetyczna. Przekształca energię elektryczną o wysokim napięciu i niskim natężeniu na energię elektryczną o niskim napięciu i wysokim natężeniu.

Podstawowe kroki operacyjne

1. Energia elektryczna wysokiego napięcia dociera do uzwojenia pierwotnego.
2. W rdzeniu wytwarza się zmienne pole magnetyczne.
3. Pole magnetyczne indukuje napięcie w uzwojeniu wtórnym.
4. Energia elektryczna jest dostarczana przy niższym napięciu odpowiednim dla odbiorców.

Typowe napięcia pierwotne mieszczą się w zakresie od 6,6 kV do 34,5 kV, podczas gdy napięcia wtórne zwykle obejmują 120 V, 240 V lub 120/240 V.

3. Główne komponenty i struktura

Wysokiej jakości transformatory biegunowe firmyTooniceużywaj szczelnych zbiorników i najwyższej jakości materiałów izolacyjnych, aby zapewnić długą żywotność.

4. Kluczowe dane techniczne

• Moc znamionowa: 5 kVA – 167 kVA
• Napięcie pierwotne: 6,6 kV / 11 kV / 13,8 kV / 33 kV
• Napięcie wtórne: 120 V / 240 V / 120-240 V
• Częstotliwość: 50 Hz lub 60 Hz
• Metoda chłodzenia: zanurzona w oleju (ONAN)
• Rodzaj montażu: Montaż na słupie

Właściwe dopasowanie specyfikacji jest niezbędne dla minimalizacji strat i maksymalizacji wydajności operacyjnej.

5. Zastosowania w dystrybucji energii

Transformatory słupowe jednofazowe są niezbędne w napowietrznych systemach dystrybucyjnych ze względu na ich elastyczność i opłacalność.

Typowe przypadki użycia

• Dostawy energii elektrycznej do mieszkań
• Rozbudowa sieci wiejskiej
• Systemy oświetlenia ulicznego
• Gospodarstwa rolne i systemy nawadniające

Są szczególnie przydatne tam, gdzie zasilanie trójfazowe jest niepotrzebne lub ekonomicznie niepraktyczne.

6. Zalety jednofazowych transformatorów biegunowych

• Niższy koszt instalacji
• Prosta konstrukcja i łatwa konserwacja
• Wysoka niezawodność w środowiskach zewnętrznych
• Efektywne dostarczanie mocy dla małych obciążeń
• Zajmująca mało miejsca konstrukcja do montażu na słupie

Dostawcy usług użyteczności publicznej często preferują to rozwiązanie, aby zoptymalizować zarówno inwestycje w infrastrukturę, jak i efektywność operacyjną.

7. Standardy i certyfikaty

Niezawodny jednofazowy transformator biegunowy powinien spełniać standardy międzynarodowe i regionalne, w tym:

• IEC 60076
• IEEE C57
• Normy ANSI
• Zarządzanie jakością ISO 9001

Toonice zapewnia, że ​​jej transformatory spełniają lub przekraczają te standardy, zapewniając bezpieczeństwo, wydajność i zgodność z przepisami.

8. Jak wybrać odpowiedni jednofazowy transformator biegunowy

Lista kontrolna wyboru

1. Potwierdź zapotrzebowanie na obciążenie (kVA)
2. Dopasuj napięcie pierwotne i wtórne
3. Sprawdź środowisko instalacji
4. Sprawdź zgodność z lokalnymi normami
5. Wybierz zaufanego producenta, takiego jak Toonice

Właściwy wybór ma bezpośredni wpływ na jakość zasilania, straty energii i żywotność transformatora.

9. Instalacja, żywotność i konserwacja

Przy prawidłowej instalacji i rutynowych kontrolach jednofazowy transformator biegunowy może wytrzymać 20–30 lat.

Wskazówki dotyczące konserwacji

• Regularnie sprawdzaj poziom i stan oleju
• Sprawdź tuleje pod kątem pęknięć lub zanieczyszczeń
• Zapewnij właściwe uziemienie
• Monitoruj warunki obciążenia

10. Często zadawane pytania (FAQ)

P1: Jaka jest różnica między transformatorami jednofazowymi i trójfazowymi?

Transformatory jednofazowe obsługują mniejsze obciążenia i prostsze sieci, natomiast transformatory trójfazowe służą do dystrybucji energii na skalę przemysłową.

P2: Czy jednofazowy transformator słupowy można stosować na obszarach miejskich?

Tak. Są szeroko stosowane zarówno na obszarach miejskich, jak i wiejskich, gdzie występują napowietrzne linie dystrybucyjne.

P3: Jak wydajny jest jednofazowy transformator biegunowy?

Nowoczesne konstrukcje mogą osiągnąć poziom sprawności powyżej 98% w warunkach obciążenia znamionowego.

P4: Czy dostępna jest personalizacja?

Tak. Producenci tacy jak Toonice oferują dostosowane napięcie, pojemność i standardowe opcje, aby spełnić specyficzne potrzeby projektu.

Wniosek

Zrozumienieczym jest jednofazowy transformator biegunowy i jak działajest niezbędna dla przedsiębiorstw użyteczności publicznej, wykonawców i planistów projektów zaangażowanych w dystrybucję energii. Dzięki sprawdzonej niezawodności, efektywności kosztowej i szerokiemu zastosowaniu transformatory te pozostają kamieniem węgielnym nowoczesnej infrastruktury elektrycznej.

Jeśli szukasz wysokiej jakości, zgodnego z normami jednofazowego transformatora biegunowego,Tooniceoferuje profesjonalne rozwiązania poparte wiedzą techniczną i światowym doświadczeniem. Nie krępuj sięskontaktuj się z namijuż dziś, aby omówić wymagania dotyczące Twojego projektu i uzyskać wsparcie ekspertów.
